Montážní návod DeskTherapy M2 / M3+

Polohovací stůl DeskTherapy M2 / M3+  je polohovací stůl s možností úpravy výšky pomocí kličky.

K montáži budete potřebovat:

  • imbusový klíč 5 mm
  • křížový šroubovák ( aku vrtačku )
  • gumovou palici
  • plochý šroubovák
  • metr
  • tužku

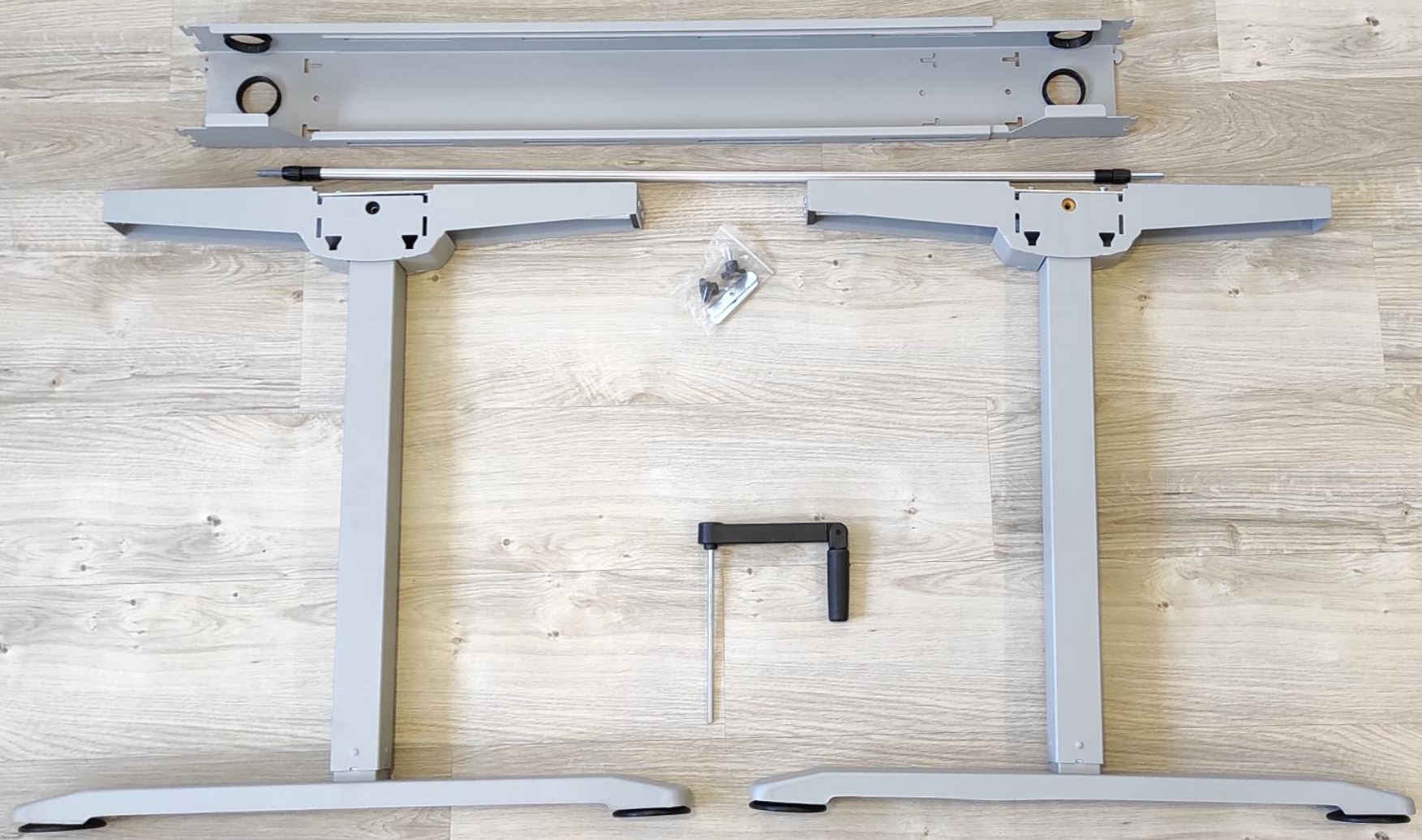

Vybalte jednotlivé komponenty. Pozor na používání ostrého nože, který by mohl poškrabat povrch.

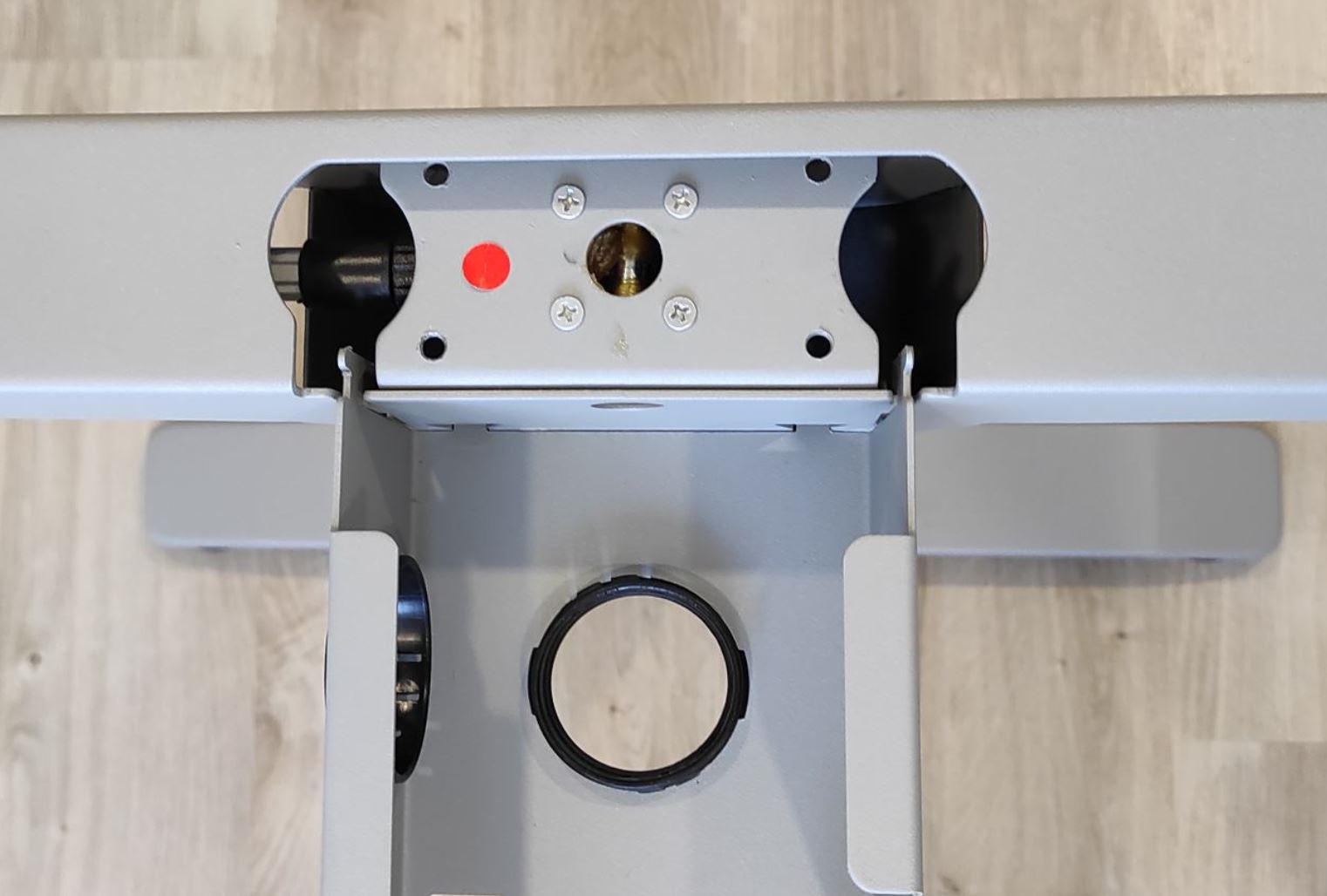

Odmontujte plech na stolové noze a do daných zářezů vložte spojovací most. Jakmile most budete mít na obou nohách, gumovou palici jej řádně usaďte.

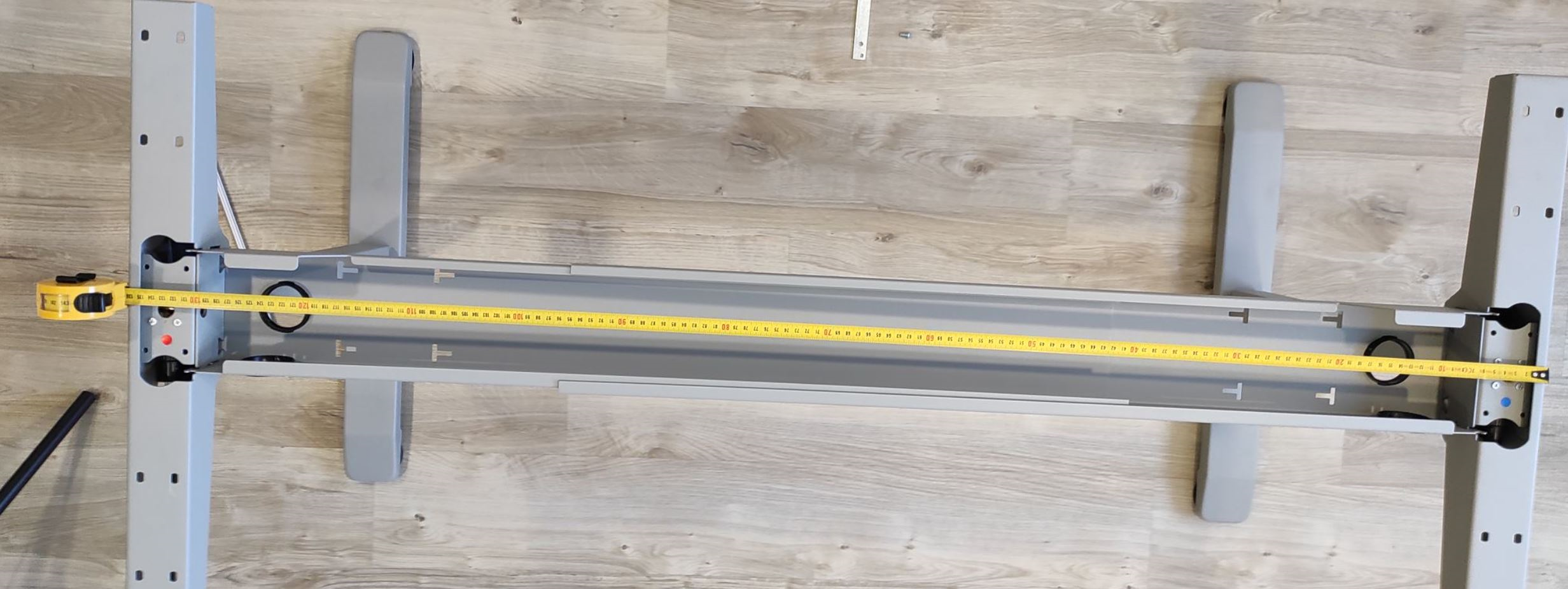

Po usazení mostu vyměřte požadovaný rozsah mostu dle stolové desky. Ideální vzdálenost od kraje desky je 3 - 10 cm, dle Vašich požadavků.

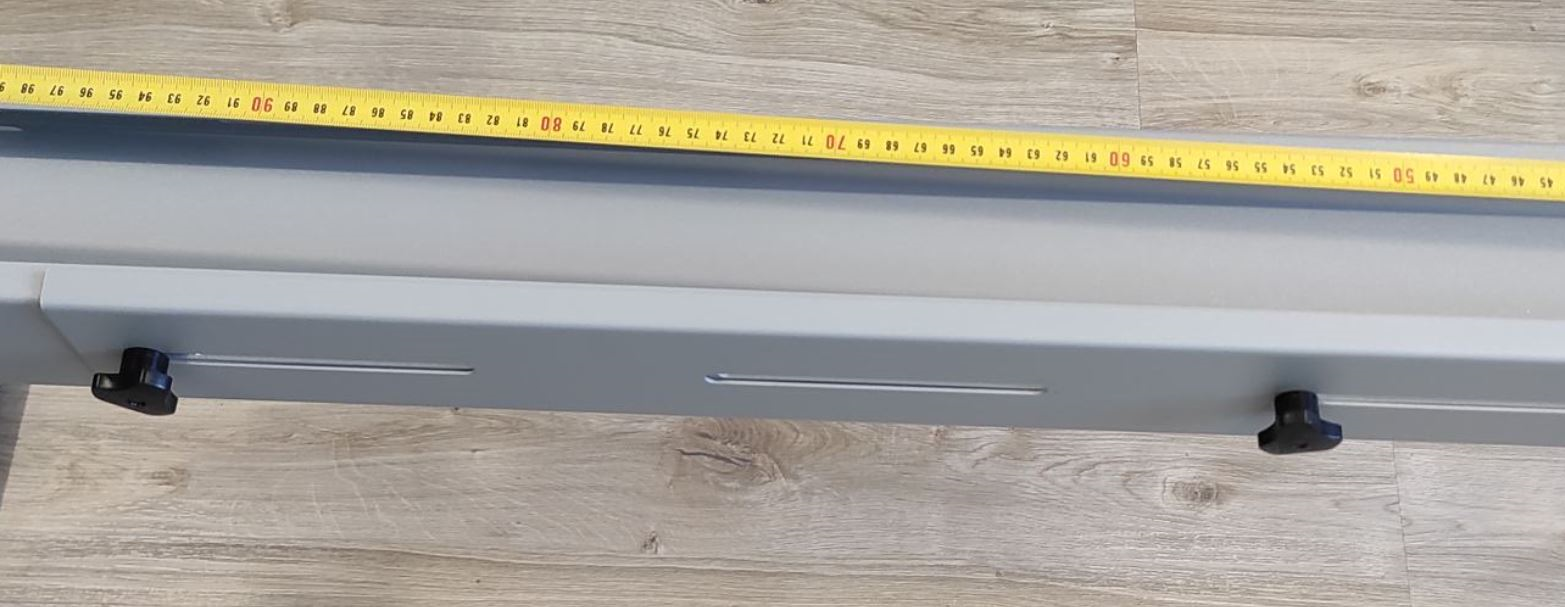

Most zafixujte pomocí dvou šroubů s plastovou hlavou.

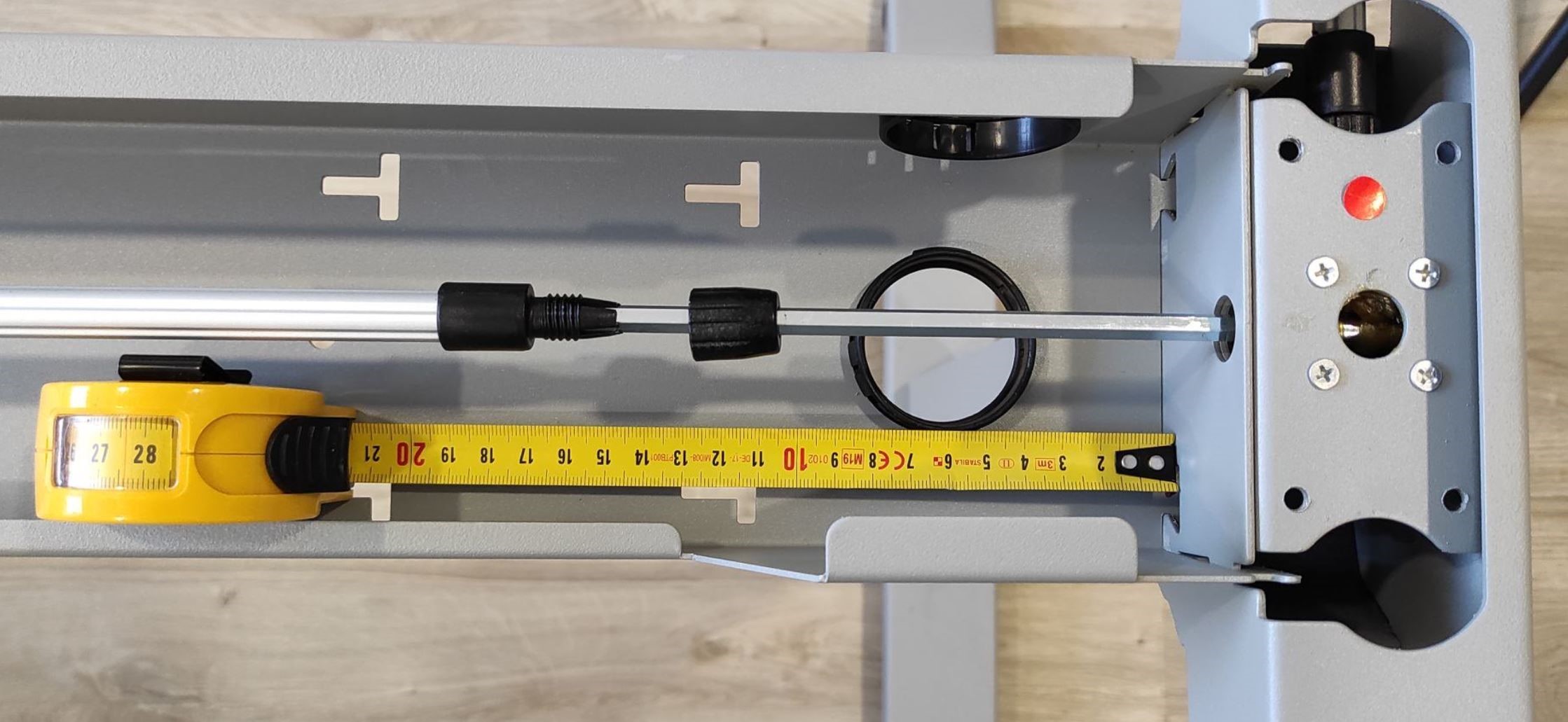

Do kabelového kanálu vložte spojovací tyč a nastavte ji  na požadovanou délku. Důležité je, aby byla uložena nadoraz a aby oba konce mely stejnou délku. Poté délku převodovkové tyče zafixujte pomocí plastových matic na tyči.

spojovaci tyc.jpg

spojovaci tyc-prevodovky.jpg

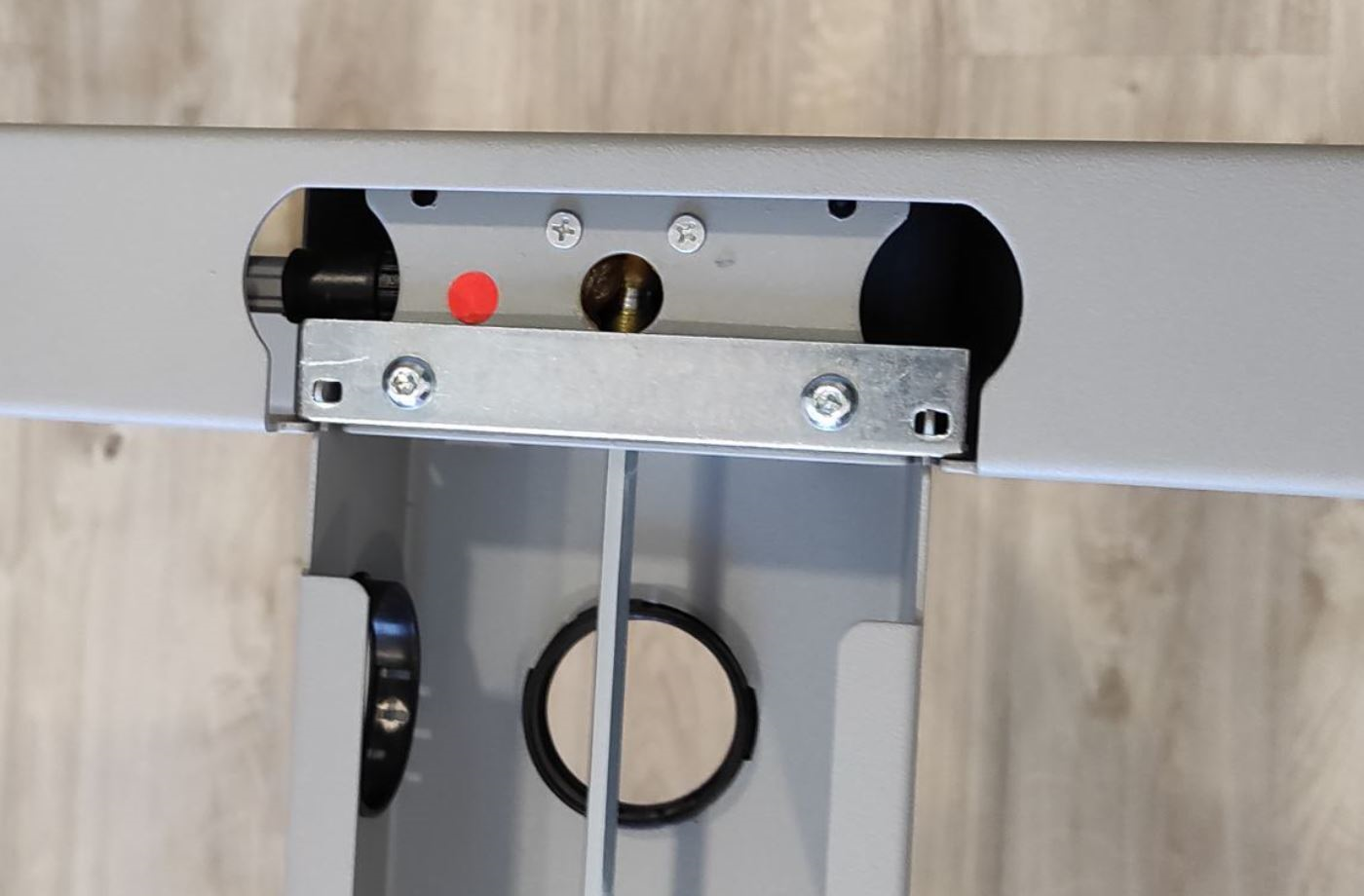

Nyní zafixujte most odmontovaným plíškem, viz. obrázek.

Připravte si stolovou desku, položte ji na rovnou plochu, ideálně na koberec či deku, aby se deska nepodřela. U desky si projděte obě strany a tu hezčí si dejte jako horní stranu. Po sešroubování nebude možné již desku otočit ani reklamovat případné vady.

Na desku položíme podnož a zarovnejte tak, aby byla uprostřed stolové desky.

Po přesném vyměření připevněte stolovou konstrukci pomocí vrutů. Vždy před zašroubováním vrutu kontrolujte délku vrutu, aby náhodou nedošlo k provrtání celé desky.

Na toto poškození se záruka nevztahuje a nebude uznána.

Po upevnění stůl otočte na nohy.

Do otvoru v pravé nebo levé noze vložte kličku. Otáčením kličky dostanete stůl do požadované polohy.

Kličku je možné kdykoliv vyjmout.

Věříme, že Vám návod pomohl a stůl jste zdárně sestavili a bude Vám dobře sloužit.
