Montážní návod stolu DeskFix 300/400/500

Polohovací stůl řady DeskFix 300 / 400 / 500  je pevný stůl s možností úpravy výšky pomocí šroubů.

K montáži budete potřebovat:

  • imbusový klíč 5 mm
  • křížový šroubovák ( aku vrtačku )
  • plochý šroubovák
  • metr
  • tužku

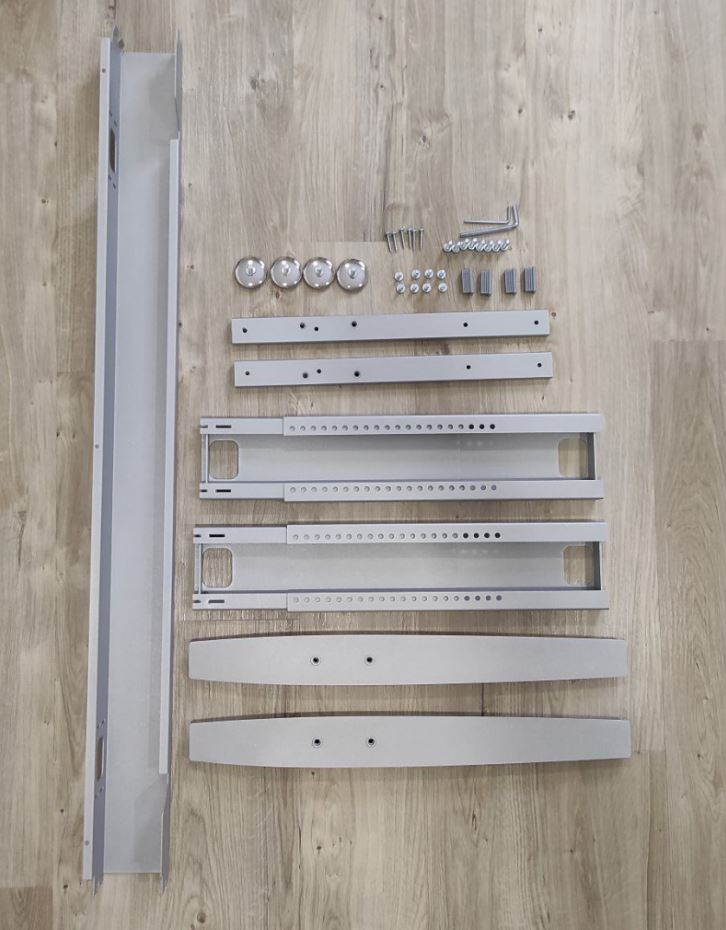

1. všechny komponenty opatrně vybalte

desk-fix-300-komponenty-ke stolu

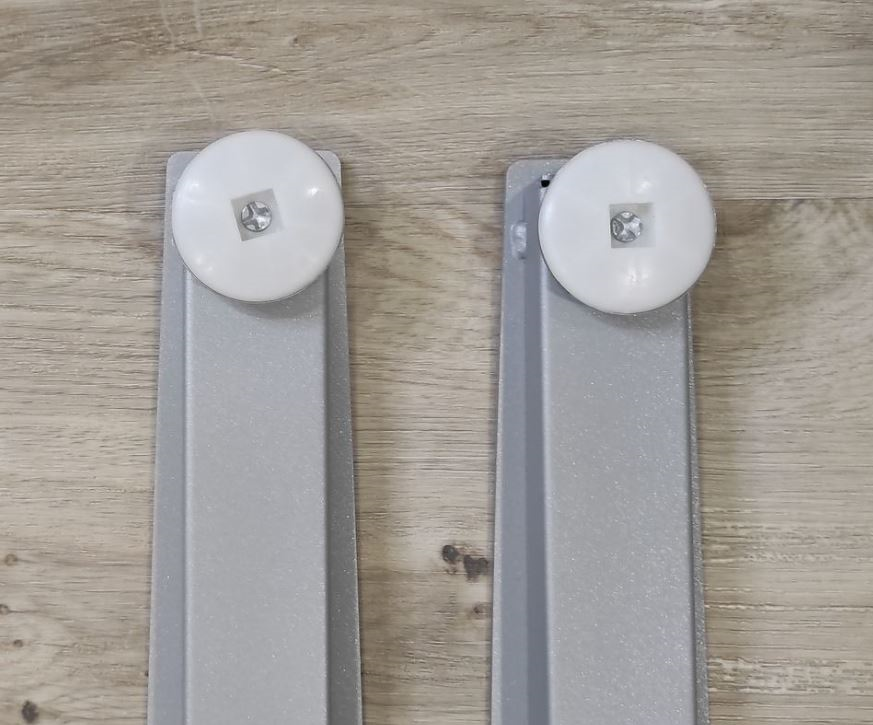

2 - na spodní lyžiny připevněte retifikační kluzáky

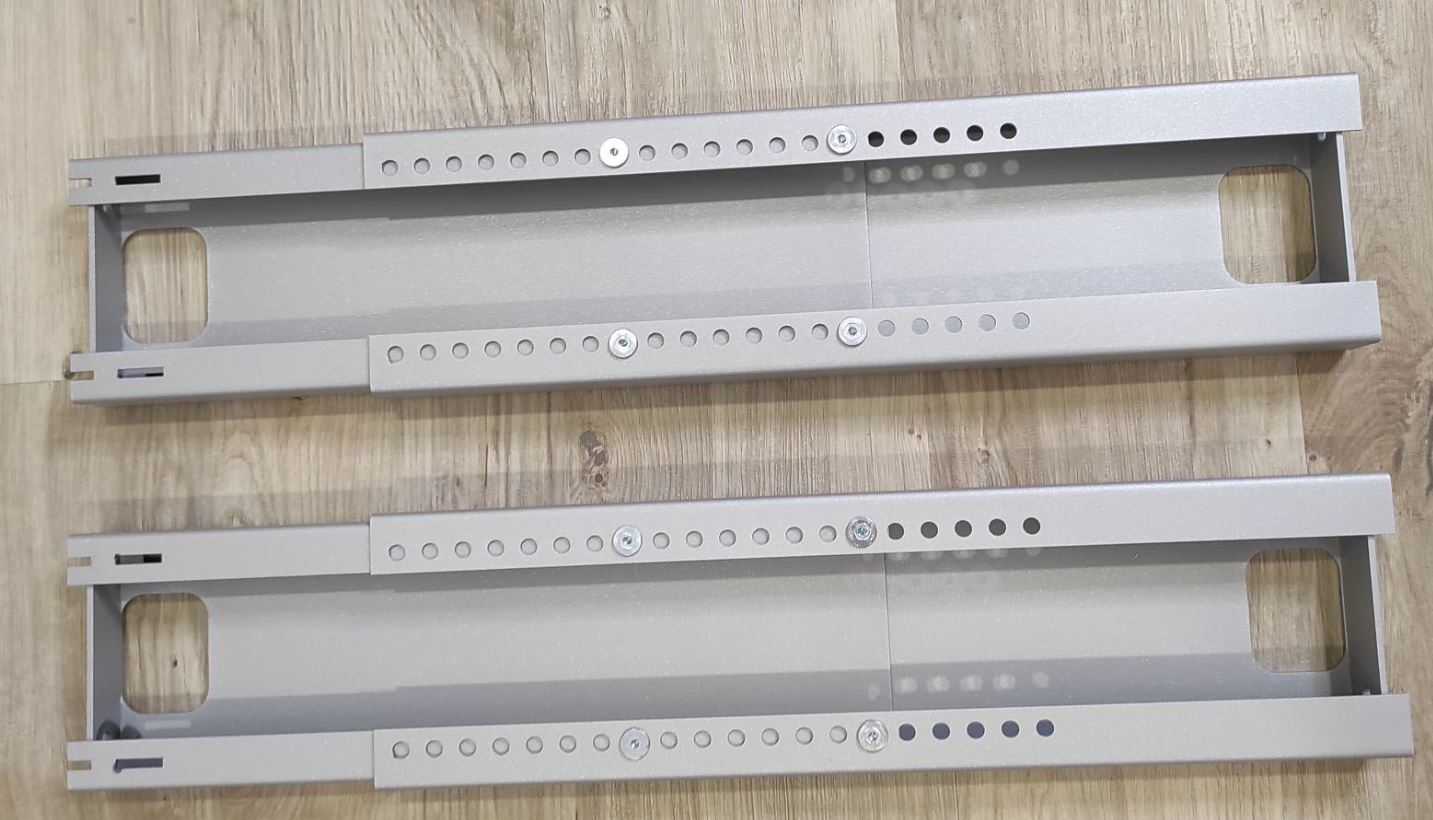

3 - srovnejte pomocí šroubů stolové sloupky tak, aby mely stejnou délku.

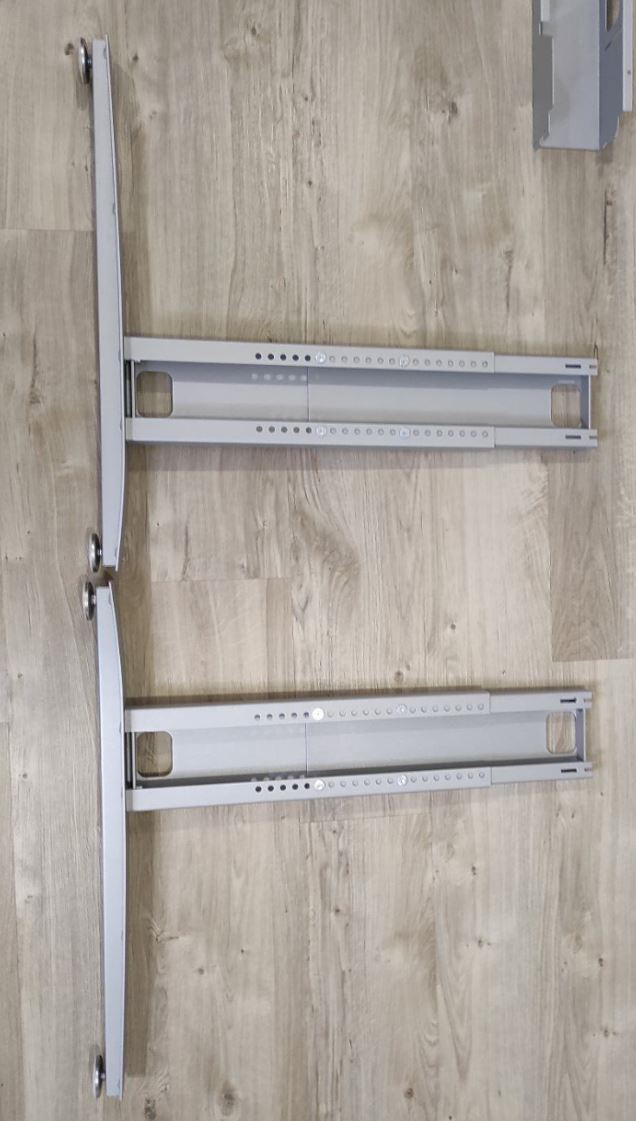

4 - pomocí šroubů připevněte stolový sloupek ke spodní lyžině

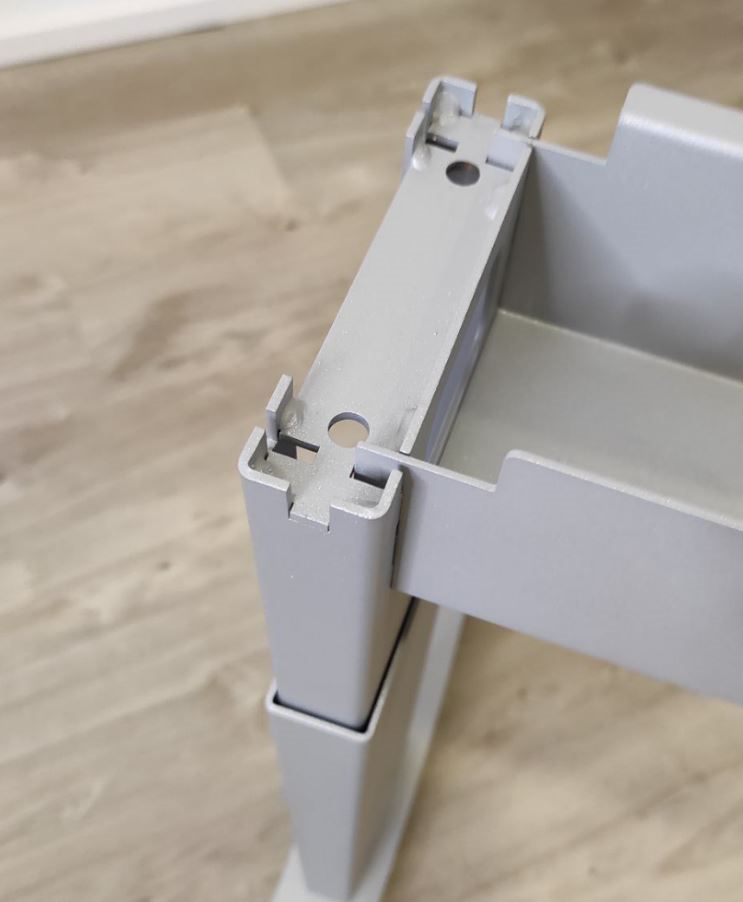

5 - spojte most se stolovou nohou. Opatrně most nasaďte do drážek a spojte obě nohy. Poté nejlépe gumovým kladivem usadíte most tak, aby celý zapadl do drážky. Pokud máte příplatkové teleskopické mosty, nastavte délku mostu dle stolové desky a svých požadavků.


6 - připojte pomocí šroubů horní lyžiny.

desk-fix-300-montaz-hornich-lyzin (1).jpg

7 - pomocí šroubů můžete nyní nastavit výšku stolu. Toto lze provést i později.


8 - nyní si položte stolovou desku na zem, ideálně na koberec nebo deku. U desky si projděte obě strany a tu hezčí si dejte jako horní stranu.  Po sešroubování nebude možné již desku otočit ani reklamovat případné vady.

Nyní na spodní stranu desky dejte sestavenou podnož. Odměřte od každé strany horních lyžin stejnou vzdálenost. Tu několikrát zkontrolujte.

Pote přiloženými vruty sešroubujte podnož k desce.

Vždy před upevněním kontrolujte délku vrutu !!! Provrtání desky není možné řešit jako reklamaci.

9 - nyní stůl otočte a případně nastavte jeho výšku podle bodu 7.

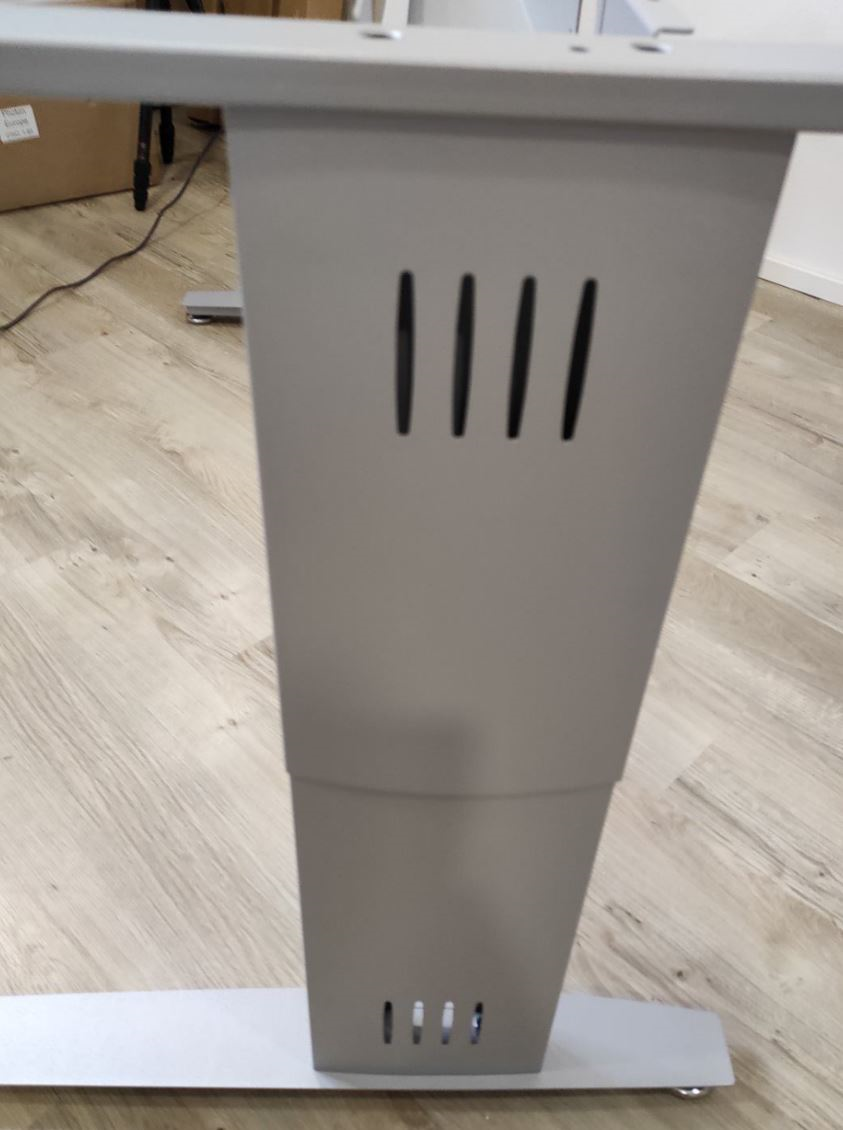

10 - nakonec připevněte krycí bočnici na stolovou nohu.

nasazeni-kryci-listy
