Montážní návod DeskTherapy D5/D6+
Výškově nastavitelný stůl DeskTherapy D5/D6+ je jeden z nejoblíbenějších zakázkových polohovacích stolů z naší nabídky.
Mezi hlavní přednosti patří:
- robustní, velmi pevná konstrukce
- třísloupková konstrukce s velkým výškovým rozsahem
- prémiové sloupky s motory Linak
- výběr z barev podnoží bílá, šedá a černá
- libovolná velikost i barva stolové desky
- velký výběr ovladačů
- ovládání stolu pomocí mobilu či PC/MAC
Většinu stolu montujeme přímo u zákazníka, ale není problém dodat stůl v přepravním balení.
Pro tuto možnost níže najdete foto montážní manuál pro rychlejší sestavení stolu.
Co budete potřebovat?
Imbusový klíč 5
Křížový šroubovák nebo lépe aku šroubovák s bity
Nůžky, odlamovací nůž
Metr, úhelník

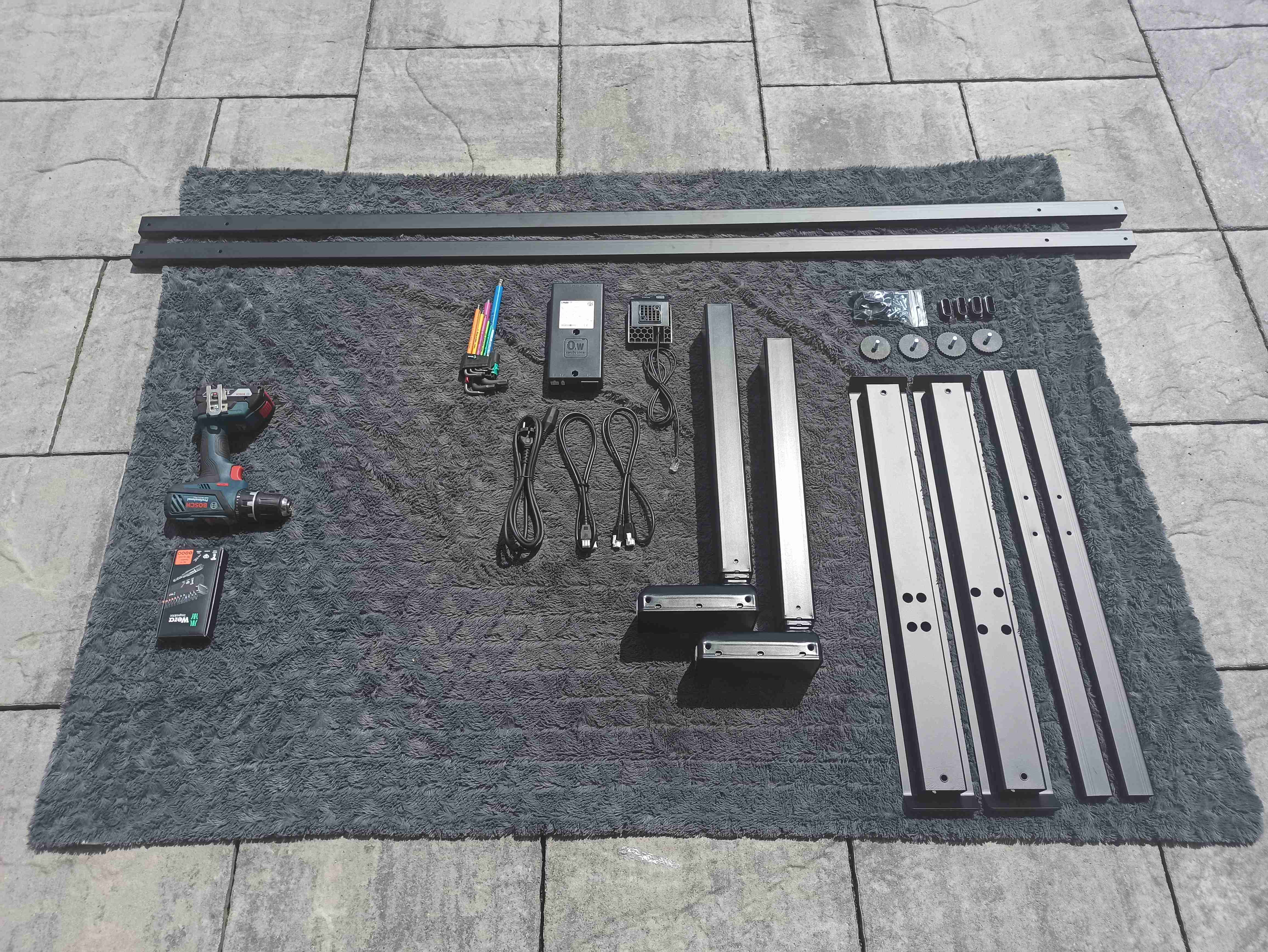

1. nejdříve vše vybalíme z přepravních obalů

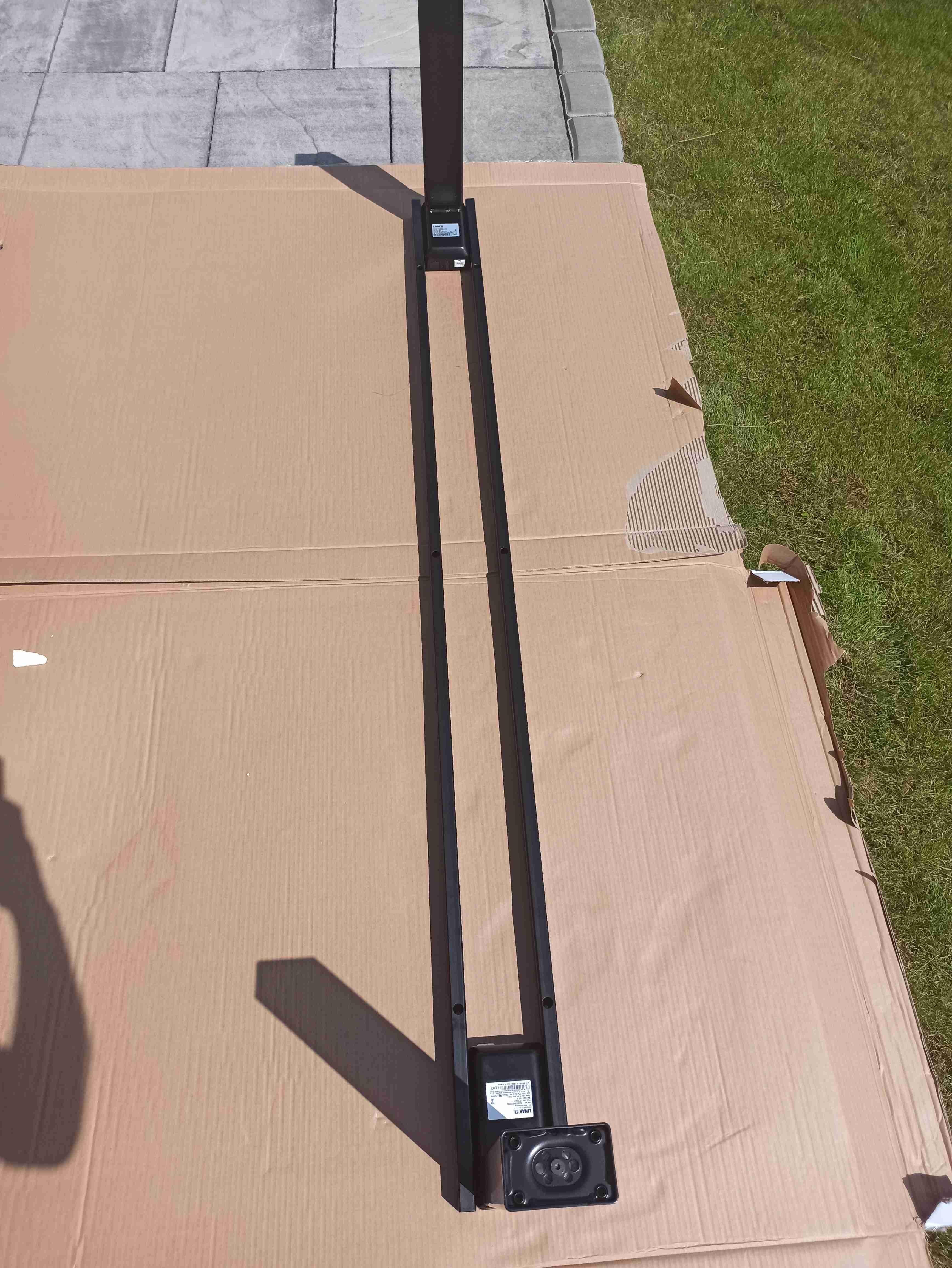

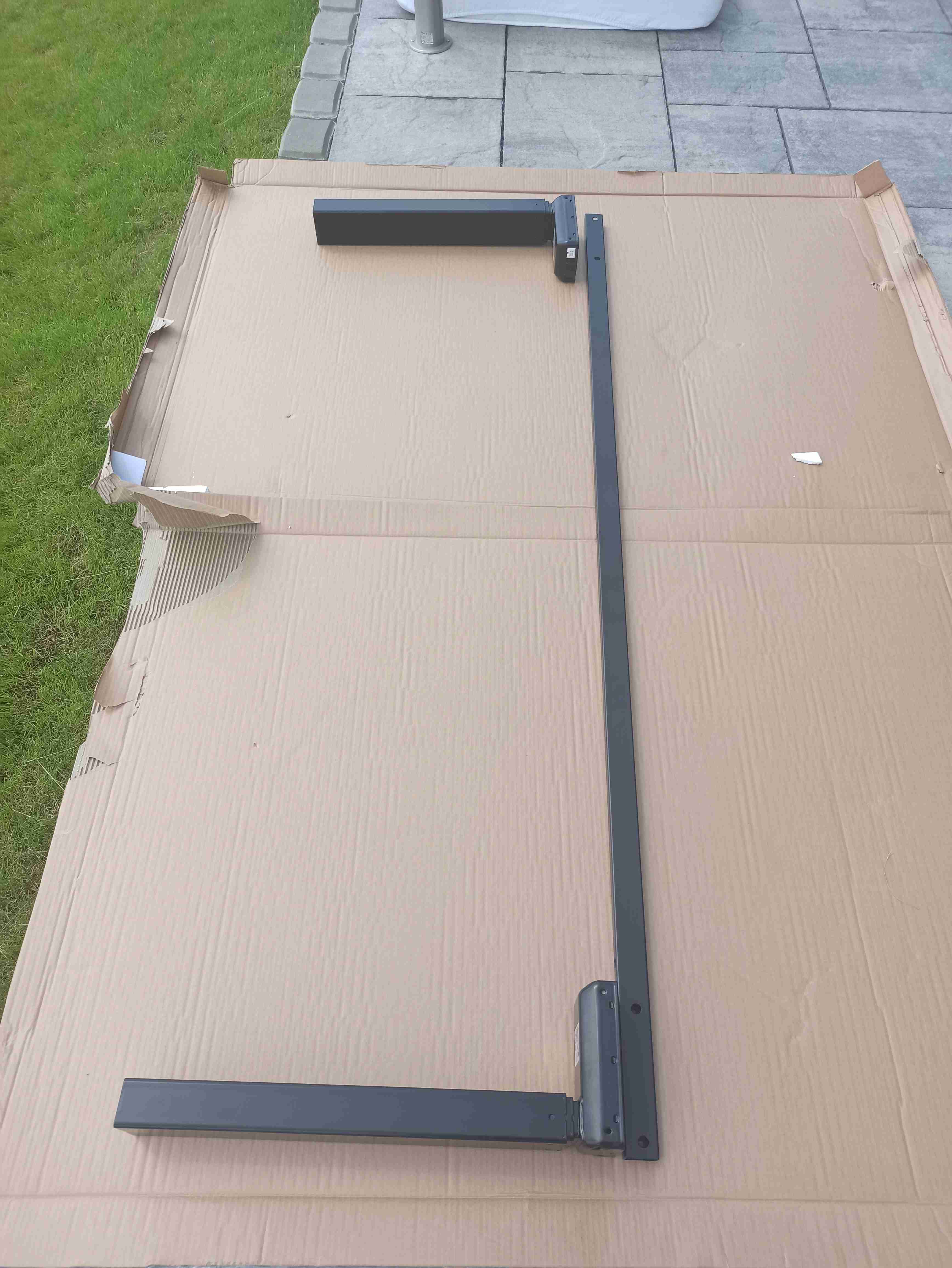

2. pomocí krátkých imbusových šroubů spojíme pevné mosty ke sloupkům

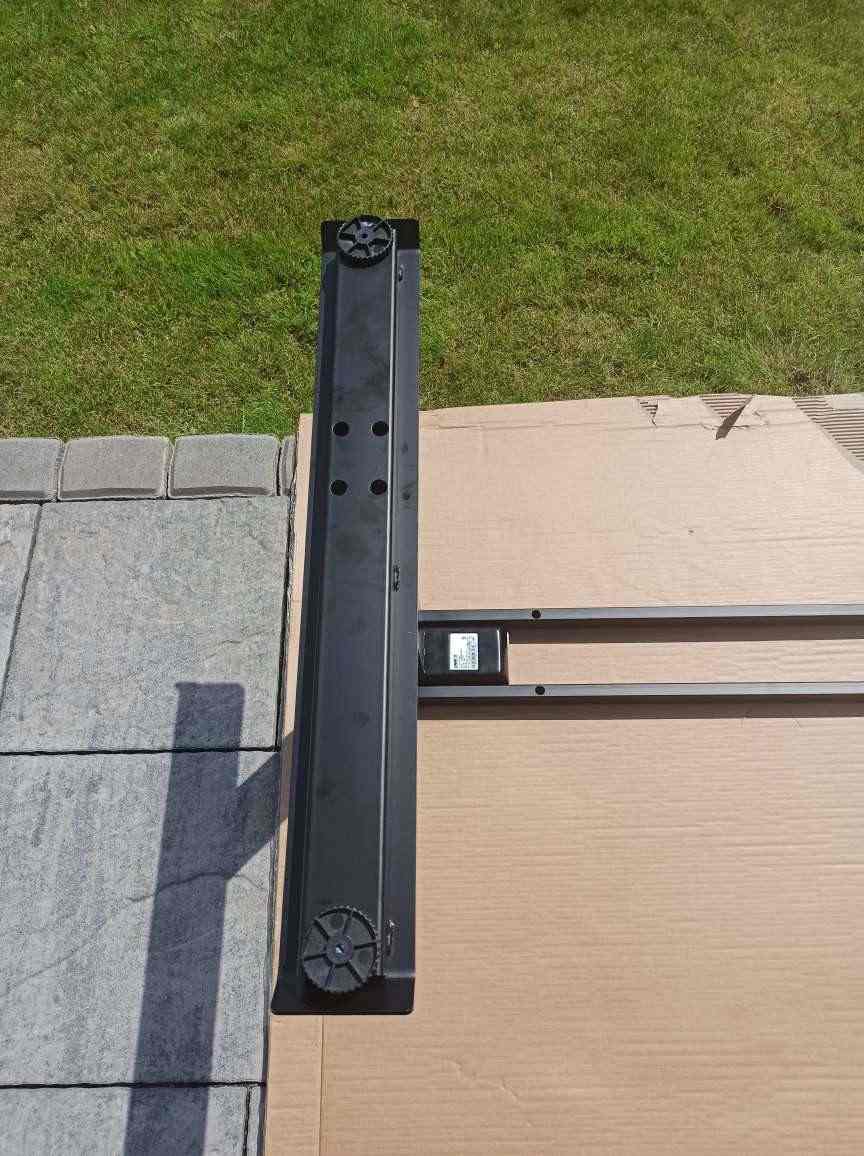

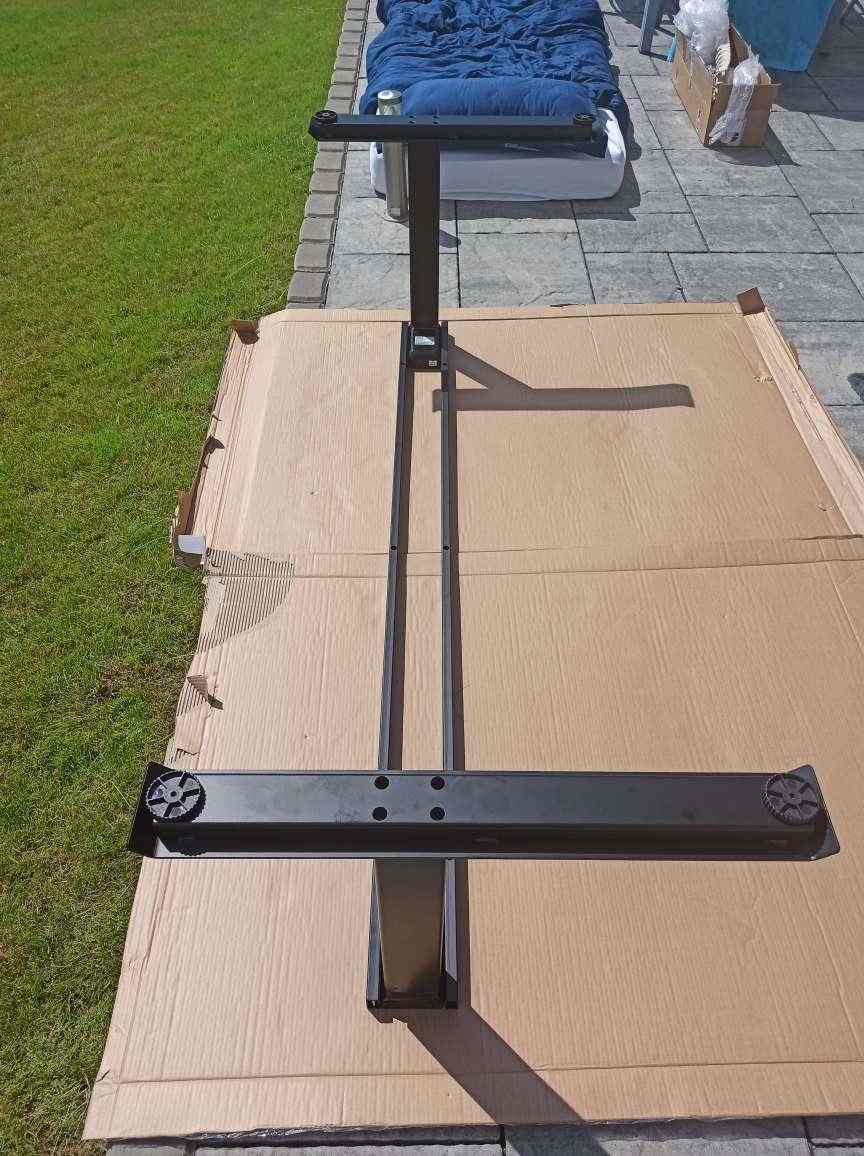

3. pomocí imbusového klíče připevněte spodní lyžiny. Použijte delší šrouby. Zkontrolujte, zda jsou obě stejně nasazeny.

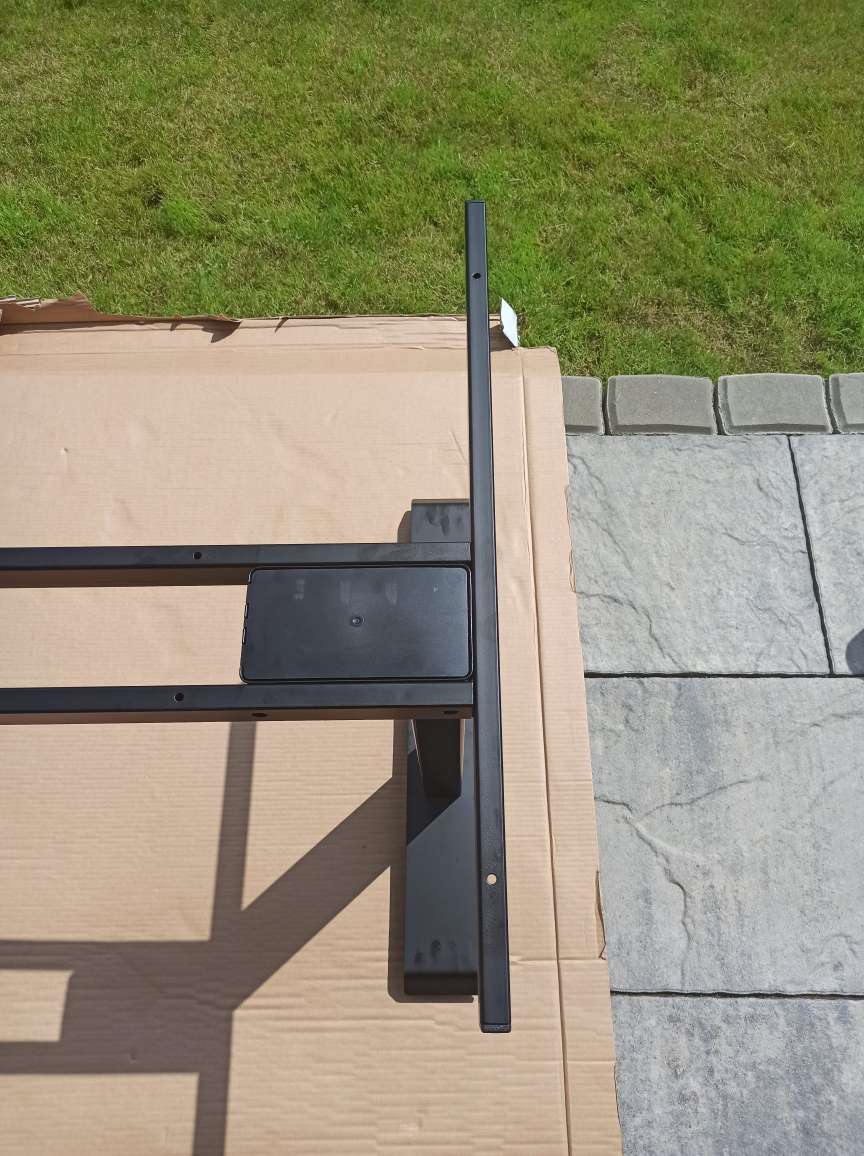

4. stolovou konstrukci otočte a připevněte pomocí krátkých šroubů horní - boční vzpěry. Opět zkontrolujte, zda jsou délkově správně umístěné vůči spodním lyžinám.

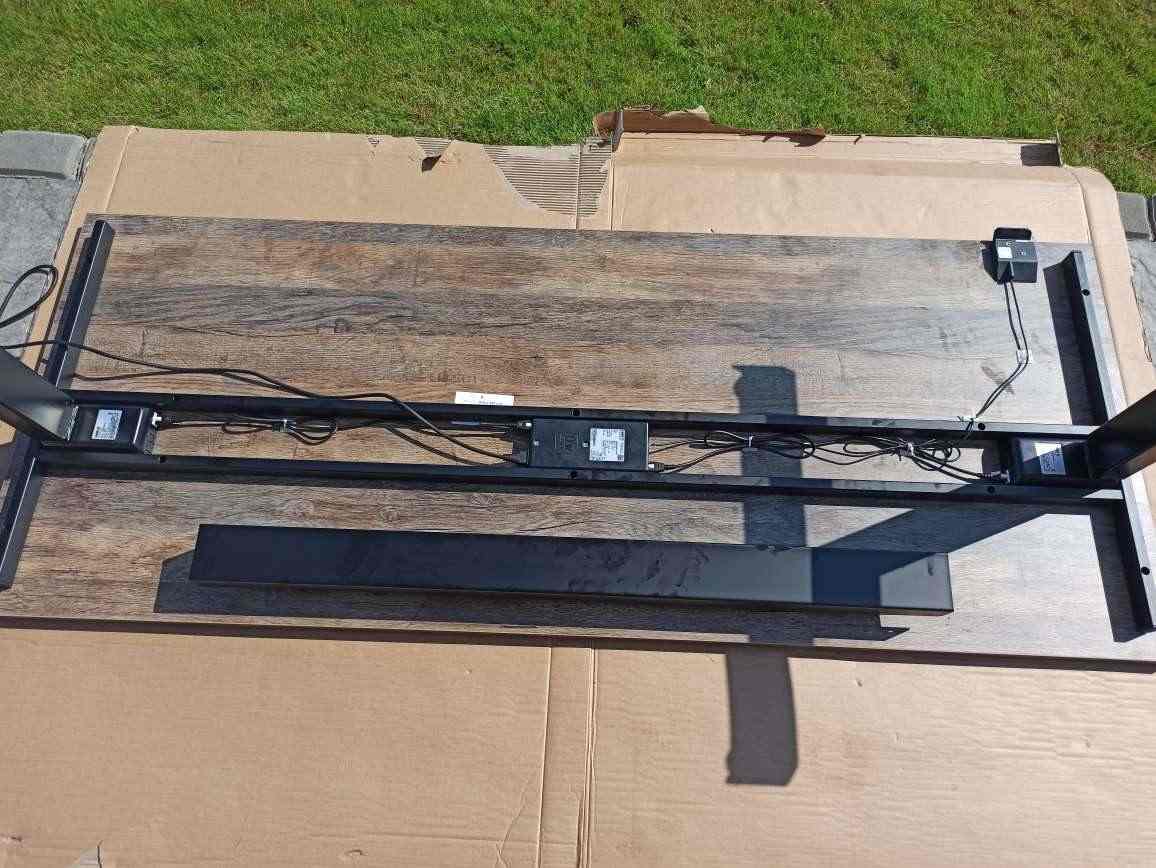

5. stolovou konstrukci otočte a položte ji na stolovou desku. Pod desku dejte nejlépe čistý kartón nebo deku tak, aby nedošlo k poškrábání při manipulaci.
Konstrukci umístěte přesně na střed stolové desky a to jak k délce, tak hloubce.
Poté pomocí vrutů konstrukci k desce připevněte, nejlépe pomocí magnetického šroubováku.
Vždy kontrolujte, že vrut má správnou délku, aby se nestalo, že si vrutem provrtáte stolovou desku. V tomto případě nebude uznána reklamace.

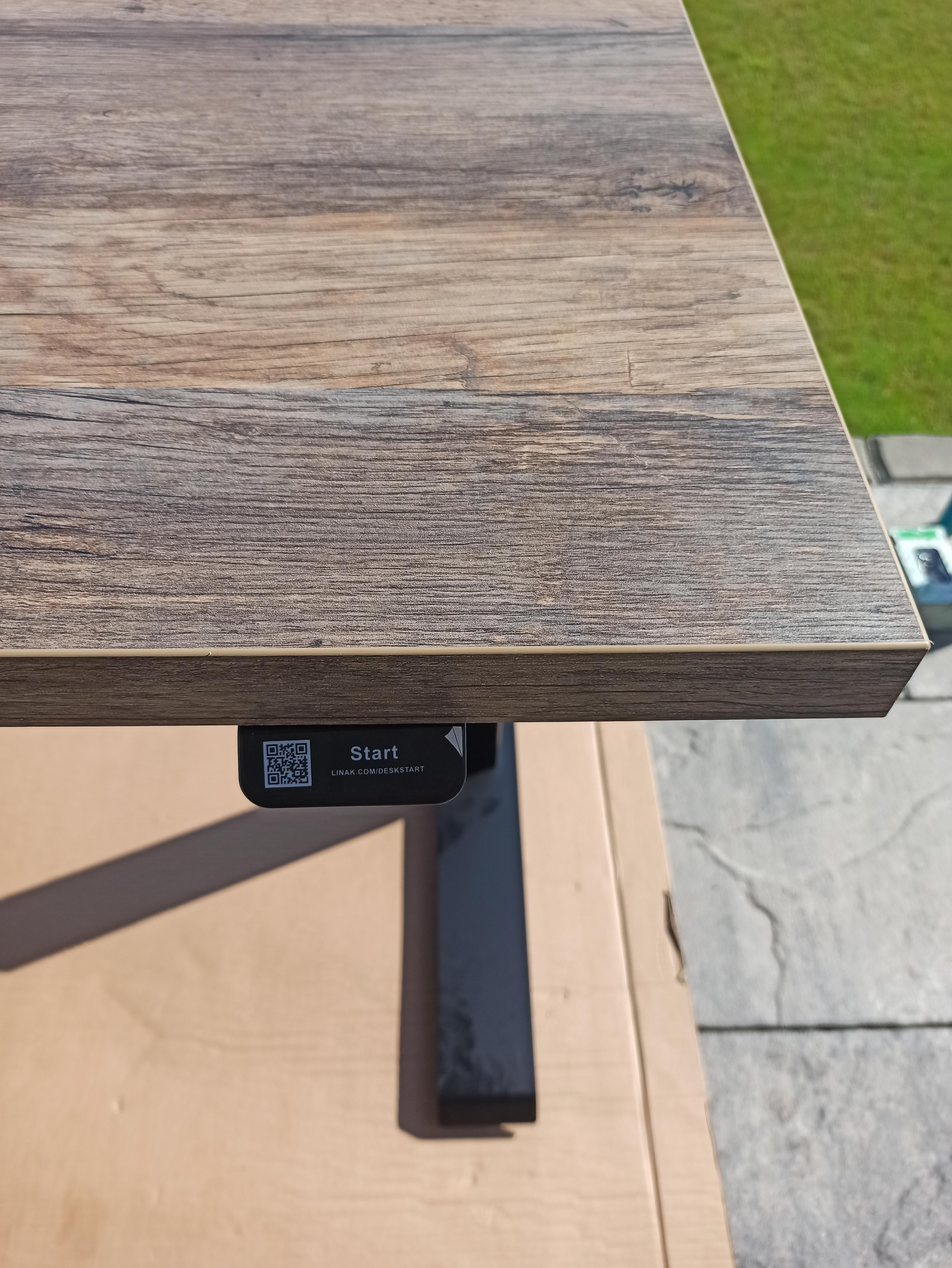

6. po připevnění stolové desky pokračujte instalací elektroniky a upevnění ovladače. Ovladač umístěte dle preferencí na pravou či levou stranu, cca 5- 8 cm od okraje. Mezi mosty připevněte elektronický modul a do něj zacvakněte konektor ovladače a obou nohou. Kabely připevněte SK páskami či libovolný jiným způsobem.
7. příslušenství - nyní doinstalujte volitené příslušenství, především kabelový kanál (opět kontrolujte délku vrutu) , držák na PC, průchodku atd.

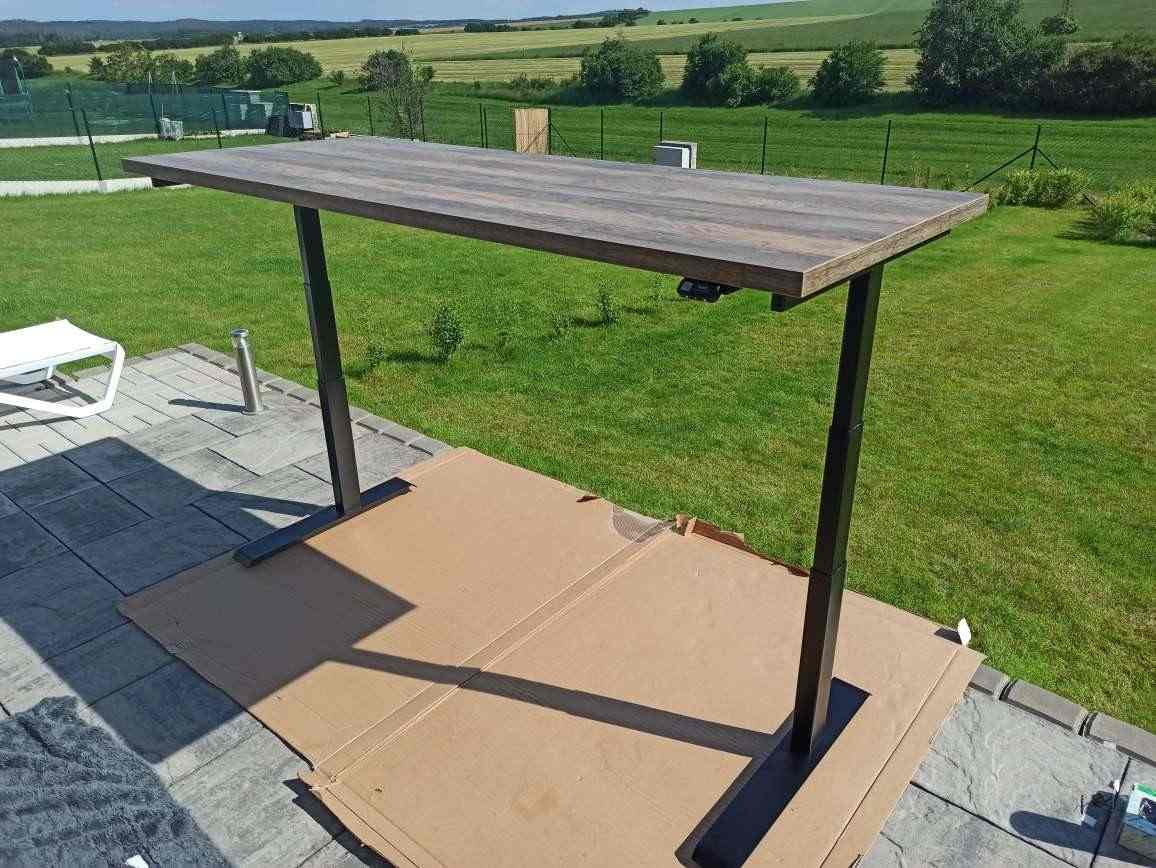

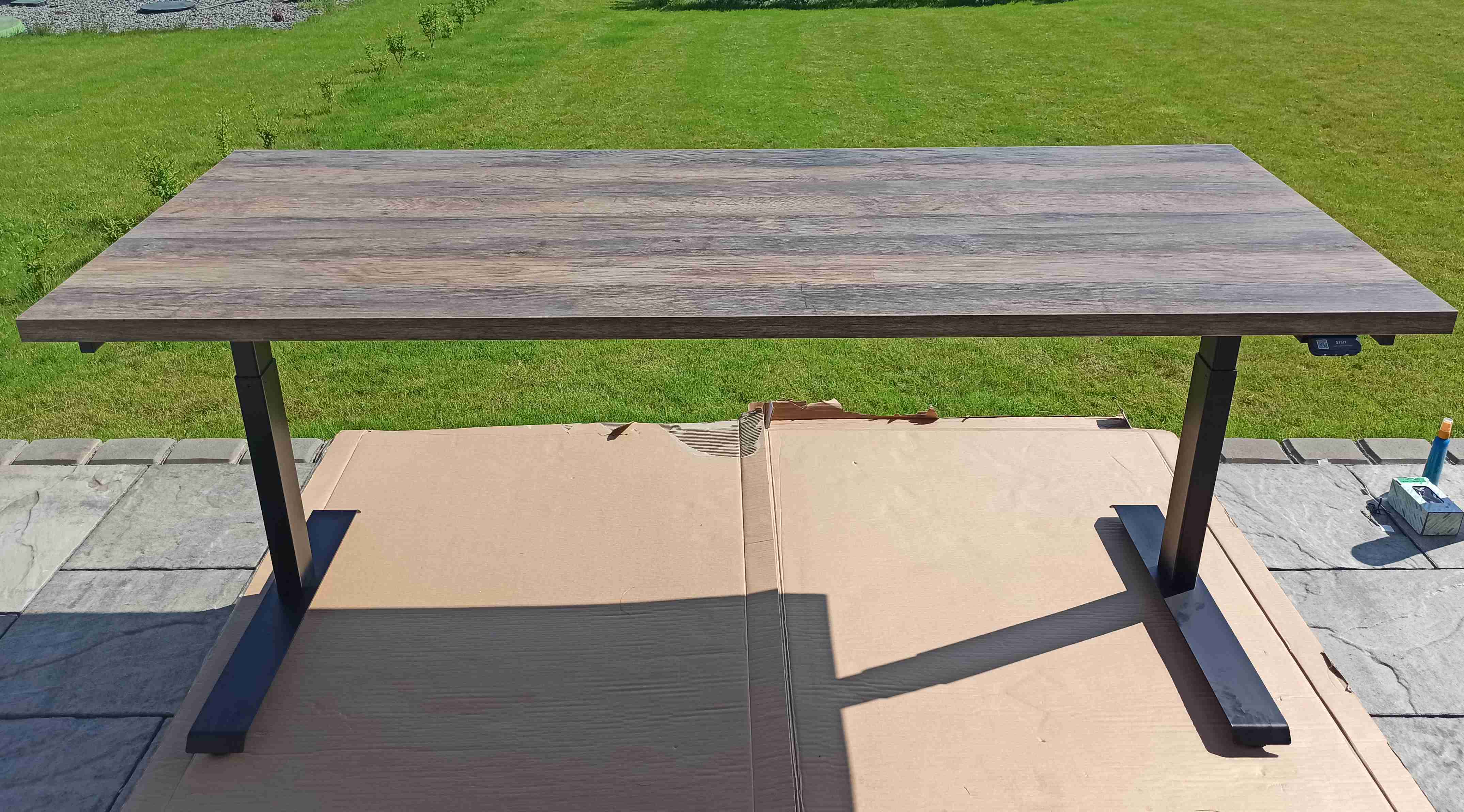

8. otočte stůl, připojte jej k zásuvce a ovladačem vyresetujte nastavení nohou.
- pohybem dolů - šipkou nebo kolébkou sjeďte se stolem dolů a pusťte tlačítko
- poté na 8 sekund držte tlačítko či kolébku dolů a opět pusťte tlačítko
- opět zmáčkněte tlačítko dolů a tím se potvrdí reset
pote jsou stolové nohy synchronizovány a je možné stůl používat
Přesný reset stolu najdete v návodu pro svůj vybraný ovladač. Před používáním stolu si jej prostudujte a reset udělejte jako první.
Postup resetu se může mírně lišit dle konkrétního typu ovladače.
Ovladač DPG1C Bluetooth
Zde najdete rychlý návod na nastavení ovladače.
Stažení software DeskControl pro Windows zde.
Stažení software DeskControl pro iOS zde.
Stažení software DeskControl pro Android zde.
ORGANIZACE KABELÁŽE:
SET kabelový kanál FOLD a magnetický svod Energy pro kvalitní a designově čisté uspořádání kabeláže.
Na jednotlivých odkazech najdete návod na sestavení kabelového kanálu a magnetického svodu.
