Montážní návod na sestavení stolu DeskTherapy iE5+

Výškově nastavitelný stůl DeskTherapy E5+ je jeden z nejoblíbenějších stolů z naší nabídky.

Montážní návod v pdf ke stažení zde.

Mezi hlavní přednosti patří:

• velmi kvalitní provedení
• třísloupková konstrukce s velkým výškovým rozsahem
• prémiové motory Bosch
• robustní konstrukce
• libovolná velikost stolové desky
• iDrive - jednoduché elektronické ovládání

Většinu stolu montujeme přímo u zákazníka, ale není problém dodat stůl v přepravním balení.

Pro tuto možnost níže najdete foto montážní manuál pro rychlejší sestavení stolu.

Co budete potřebovat?

Imbusový klíč 6 a 5 mm

Křížový šroubovák nebo lépe aku šroubovák s bity

Nůžky, odlamovačí nůž

Metr, úhelník

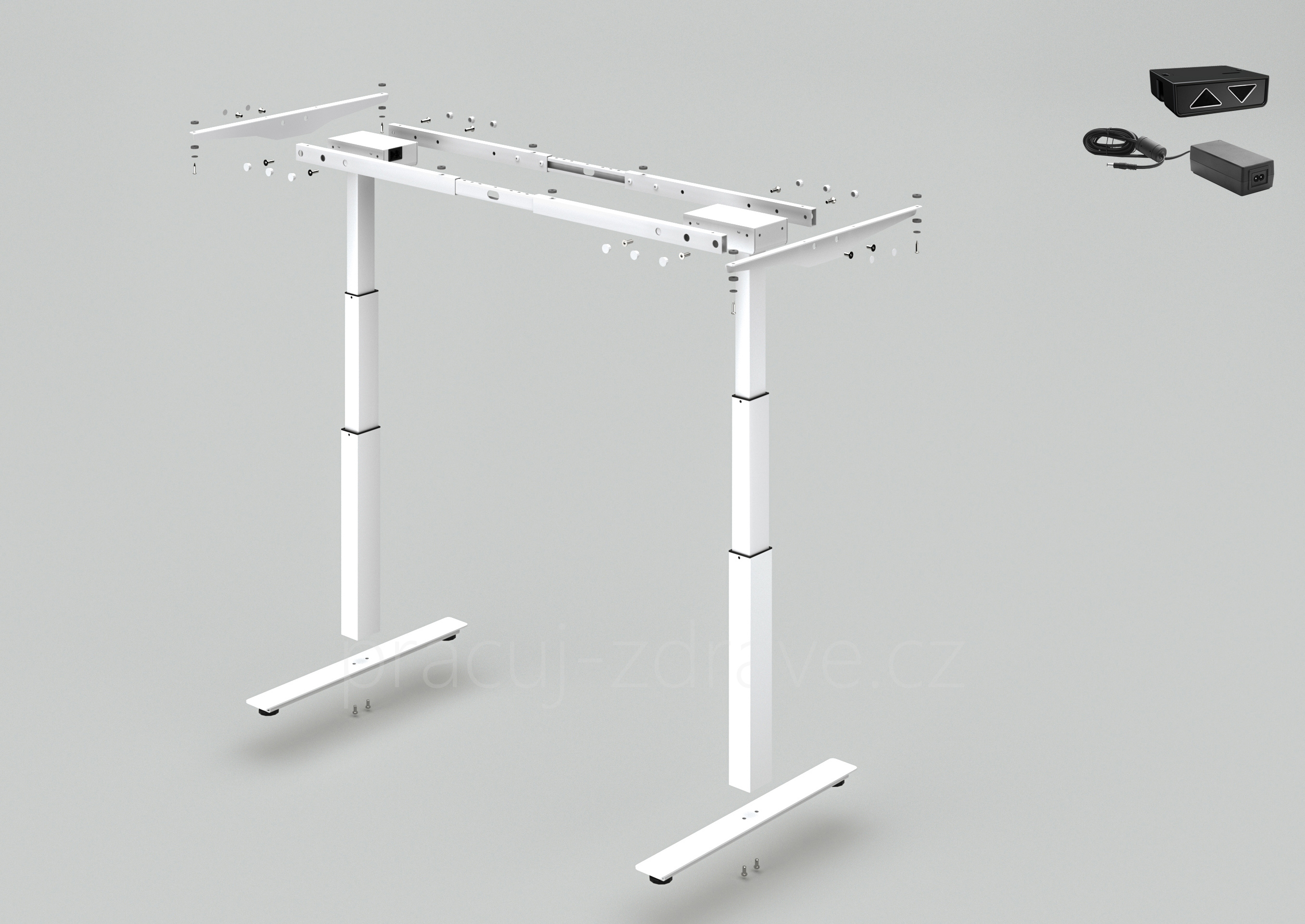

Schéma sestavení výškově nastavitelné konstrukce:

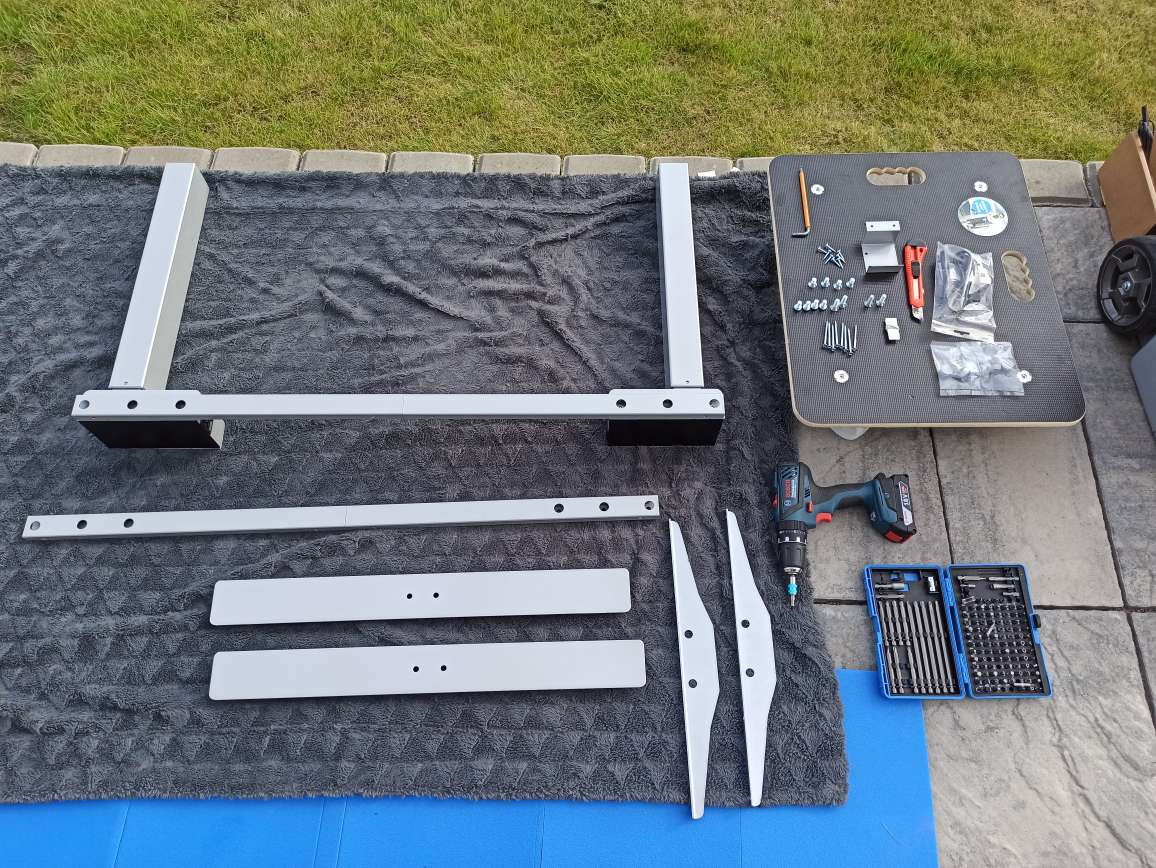

1. nejdříve vše vybalíme z přepravních obalů

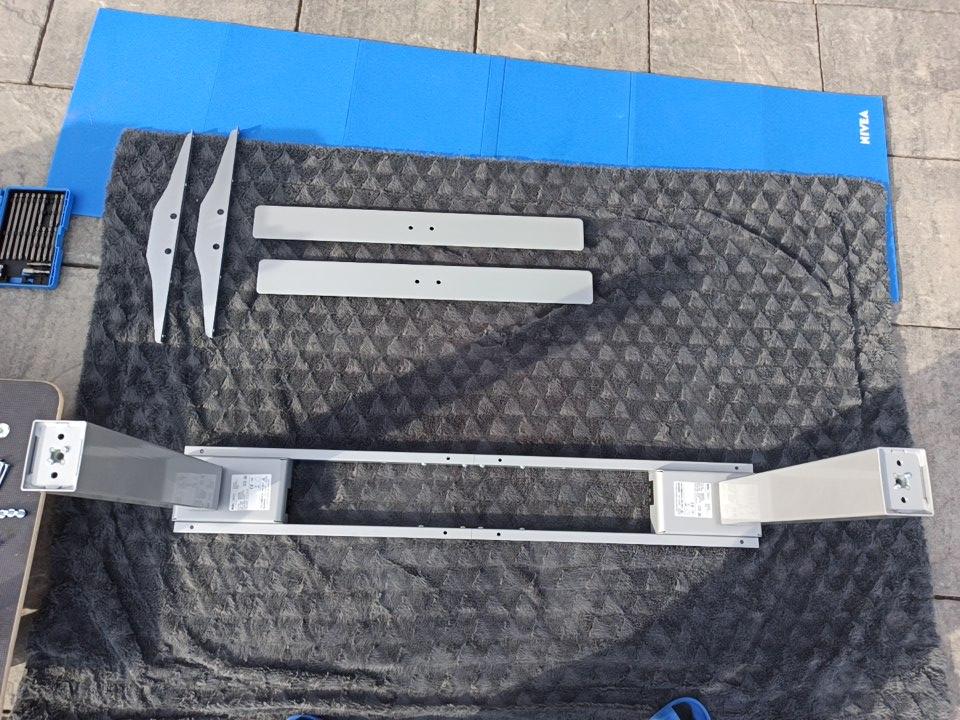

2. spojovací mosty připevníme pomocí imbusových šroubů k nohám nastavitelné podnože. Vnitřní imbusy, zajišťující možnost nastavení délky mostu směřují dovnitř stolu. Mosty zatím neroztahujeme a montujeme je ve složeném ( nejkratším ) stavu.

3. Na výškově nastavitelné nohy pomocí imbusů připevníme nosné lyžiny.

4. stůl přetočíme na nohy a připevníme horní nosníky.

5. nyní si položte stolovou desku na zem, ideálně na koberec nebo deku tak, aby horní strana ležela na podlaze. U desky si projděte obě strany a tu hezčí si dejte jako horní stranu. Po sešroubování nebude možné již desku otočit ani reklamovat případné vady.

Poté otočíme stolovou konstrukci a položíme jí na spodní část stolové desky.

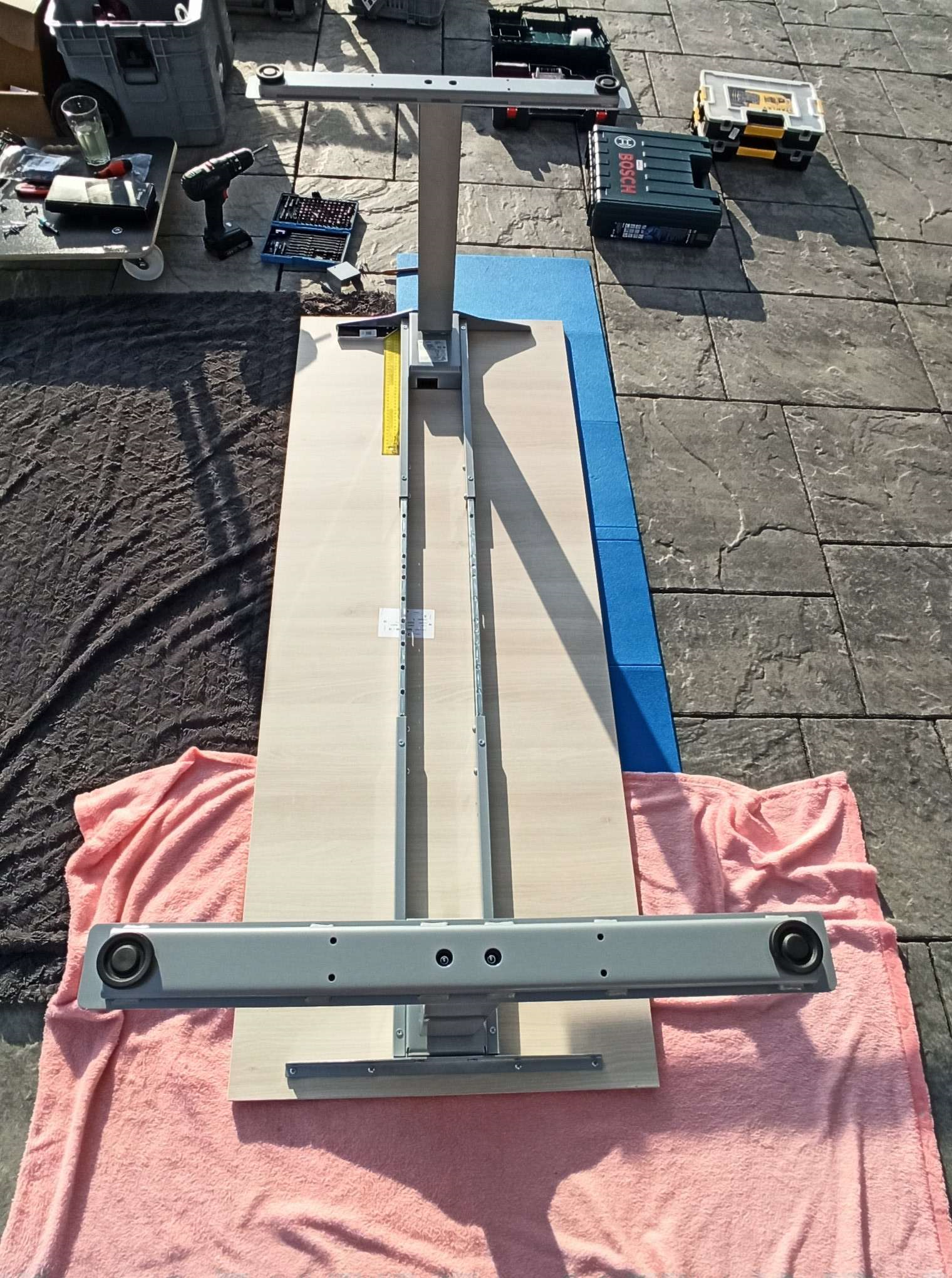

6. uvolníme vnitřní imbusy nastavitelného mostu roztáhneme do požadované délky. Optimální vzdálenost je cca 5-10 cm od okraje desky, ale podnož umožňuje i roztažení úplně ke kraji cca 5 mm od okraje. Vše vyměříme a zkontrolujeme že:

máme průchozí otvory v mostech pro vloženi vrutu, který se projde do desky

otvor středové části mostu je uprostřed. Tj. že máme střední část symetricky zasunutou v obou pevných částech mostu.

Poté dotáhneme imbusy, vyměříme vše tak, aby konstrukce byla uprostřed stolové desky.

Po vyměření pomocí vrutů upevníme konstrukci ke stolové desce.

Pote přiloženými vruty sešroubujte podnož k desce.

Vždy před upevněním kontrolujte délku vrutu !!! Provrtání desky není možné řešit jako reklamaci.

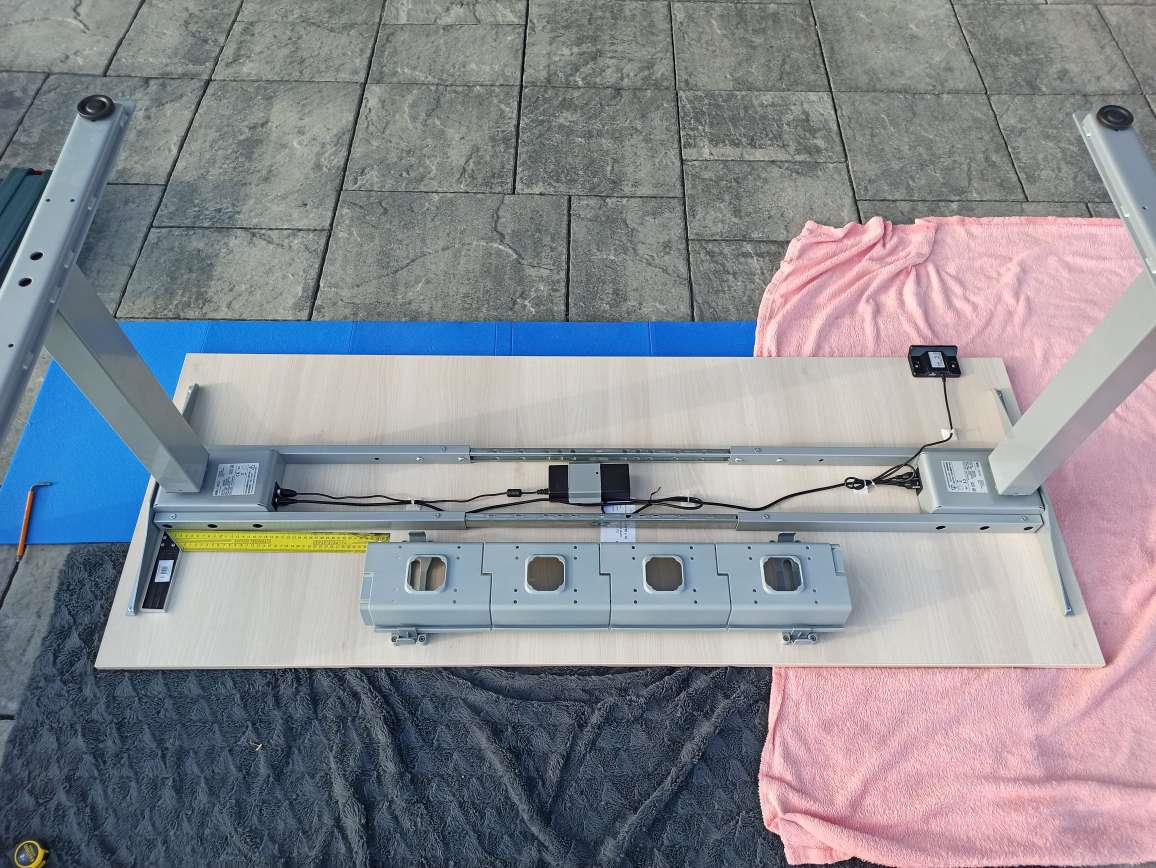

7. instalace elektroniky - nejprve si určete, zda budete ovládat stůl pravou nebo levou rukou. Umístěte ovladač na správnou stranu. Nezapomeňte, že stůl leží na zemi a po otočení stolu je ovladač umístěný vlevo na pravé straně.

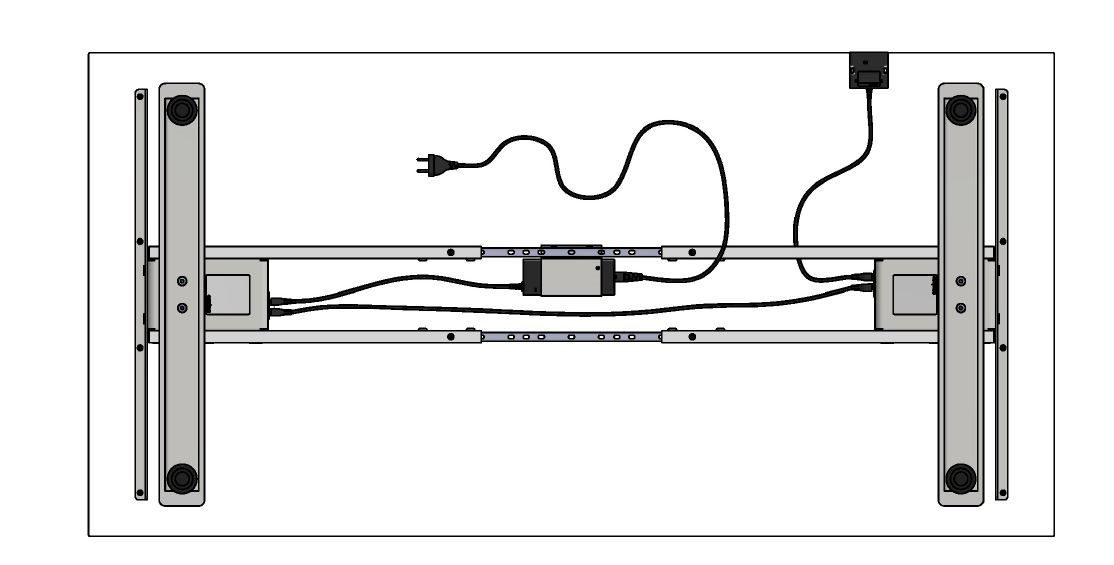

Upevněte ovladač pomocí vrutů. Kabelem spojte nohy, připevněte držák trafa a zapojte jej do stolového sloupku. Podobně do sloupku zapojte ovladač. Konektory jsou jednotné a u zapojení nelze udělat chybu.

8. instalace doplňků - u většiny vyškově nastavitelných stolů doporučujeme montáž kabelového kanálu. Nejoblíbenější je výklopný kanál FOLD.

Kanál vyměříme většinou na střed nebo dle požadavků a vruty přišroubujeme k desce.

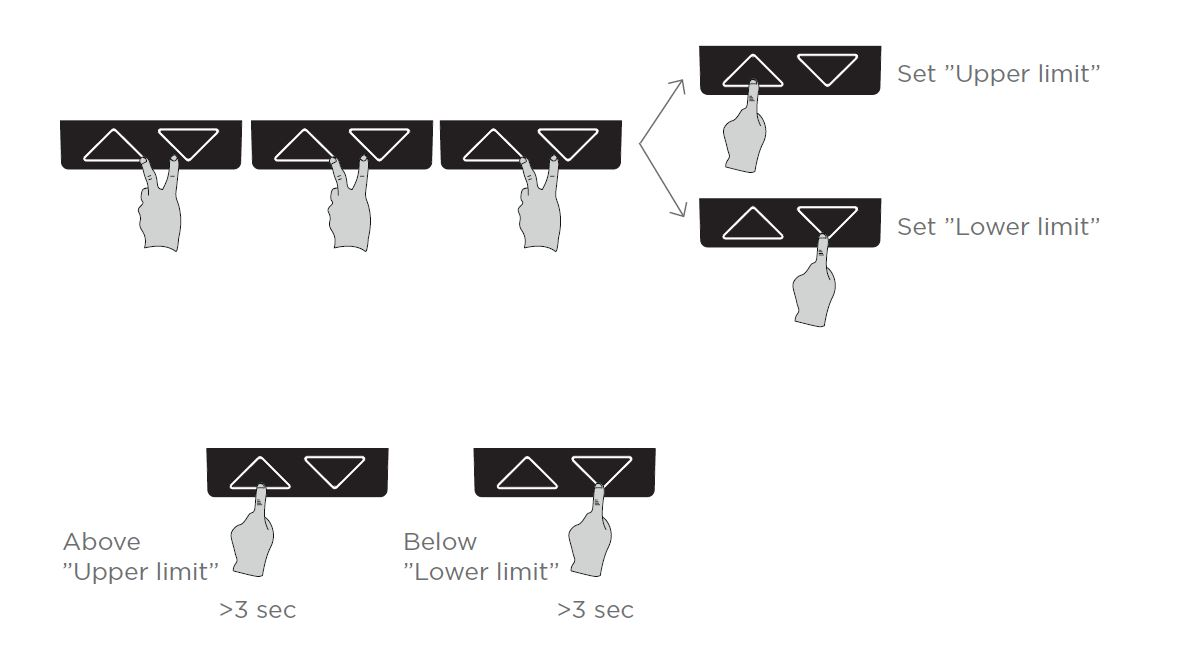

9. Synchronizace - reset

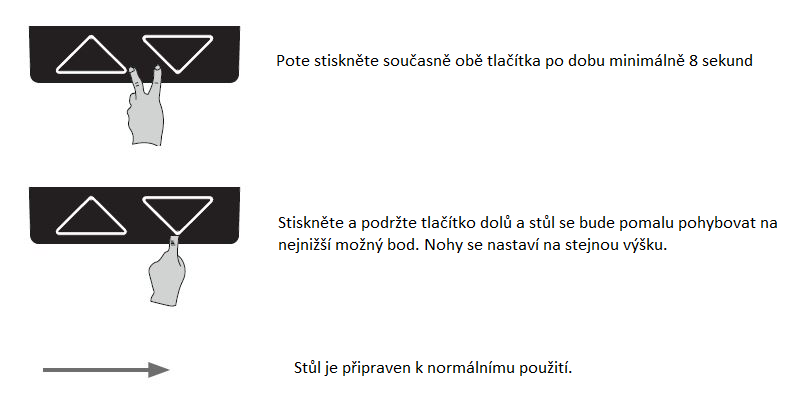

Po sestavení stolu je potřeba nastavit synchronizaci obou nohou, aby byla ve stejné výšce a byla rovnoměrně nastavená zátěž stolu. To se provede resetem.
