Montážní návod stolu DeskFix 100/200

Polohovací stůl DeskFix 100/200 je pevný stůl s možností úpravy výšky pomocí šroubů.

K montáži budete potřebovat:

• imbusový klíč 5 mm
• křížový šroubovák ( aku vrtačku )
• plochý šroubovák
• metr
• tužku

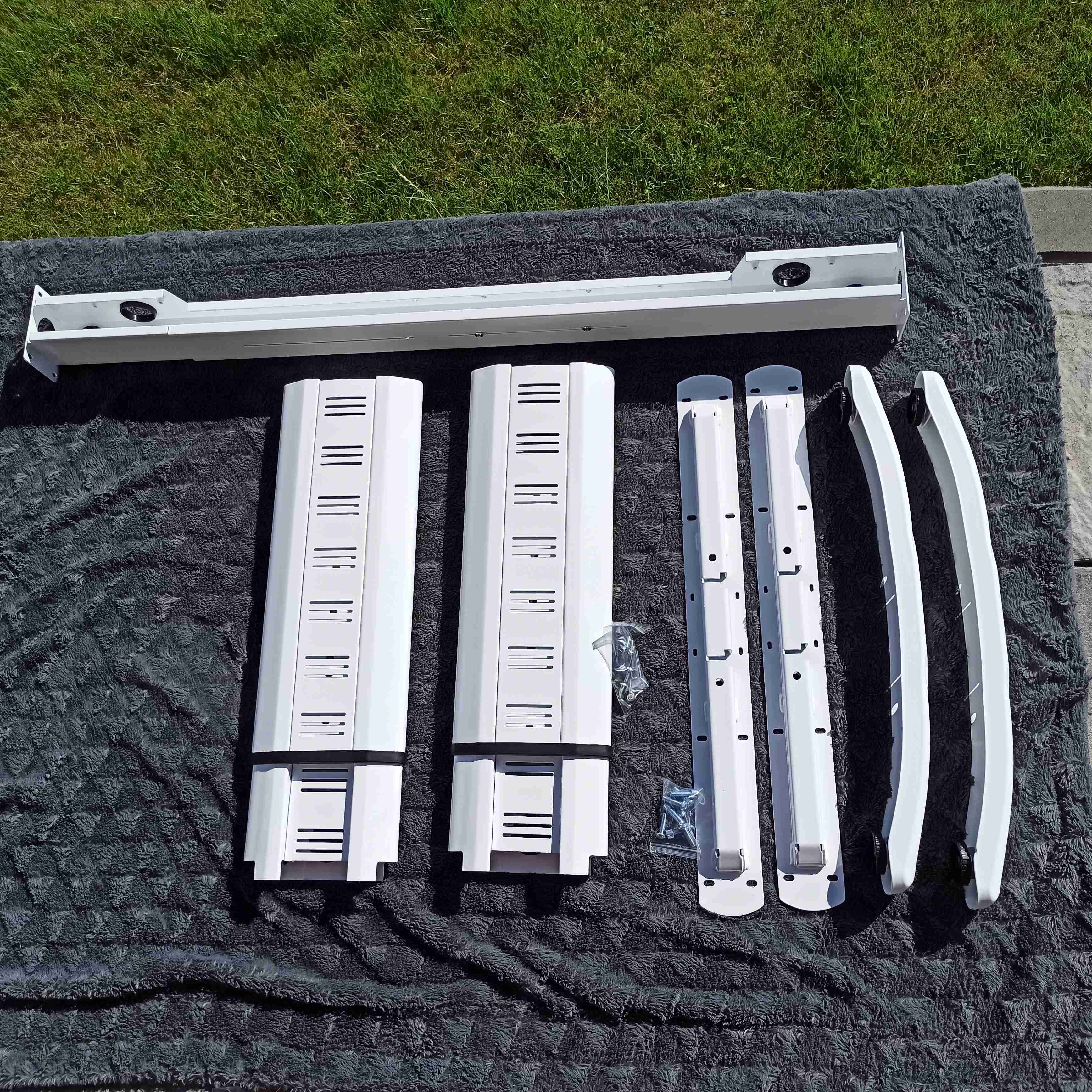

1. vybalte podnož z přepravního balení

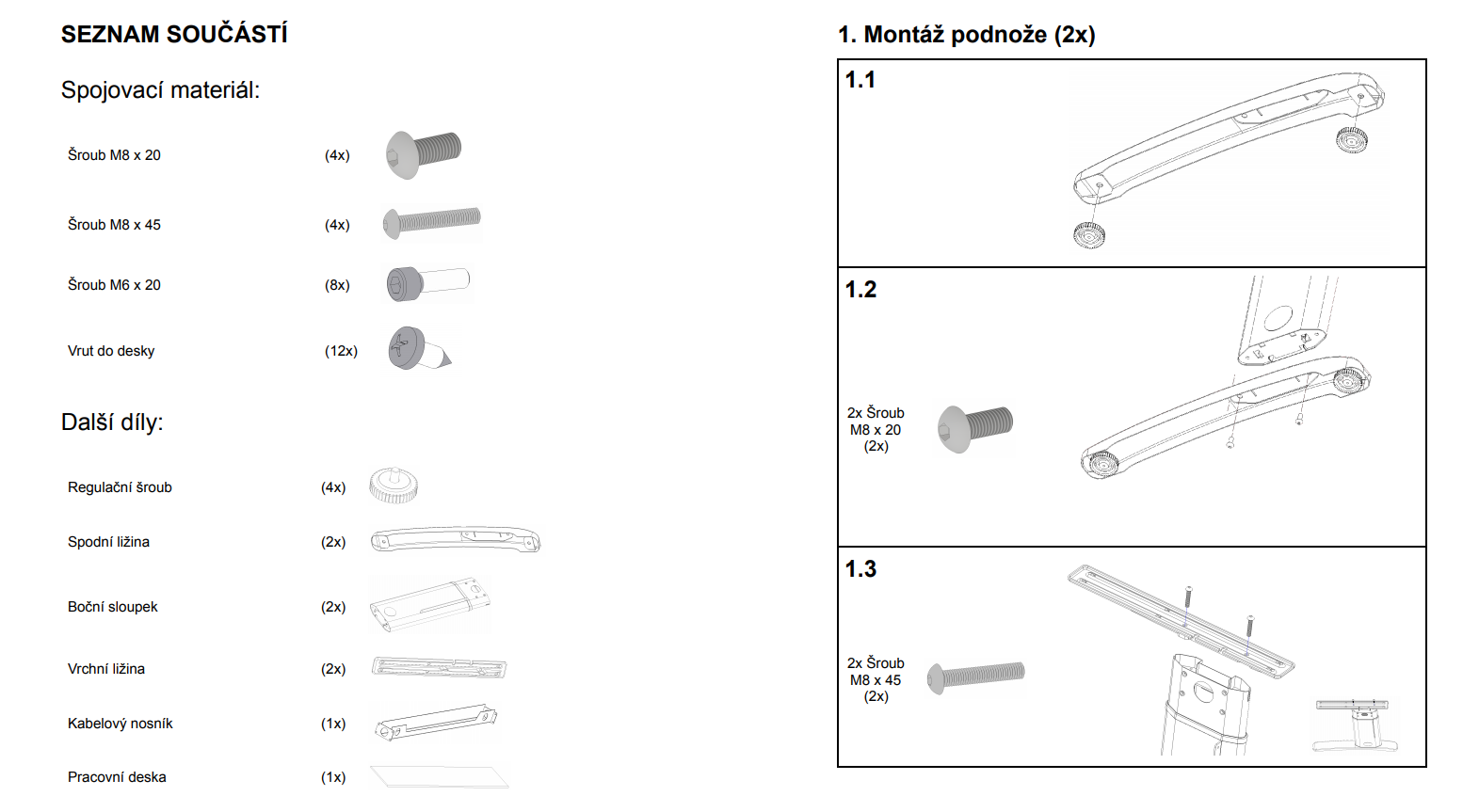

2 . dle montážního schématu si připravte jednotlivé nohy stolu

Nejprve pomocí šroubu M8 připevněte horní nosník k noze.

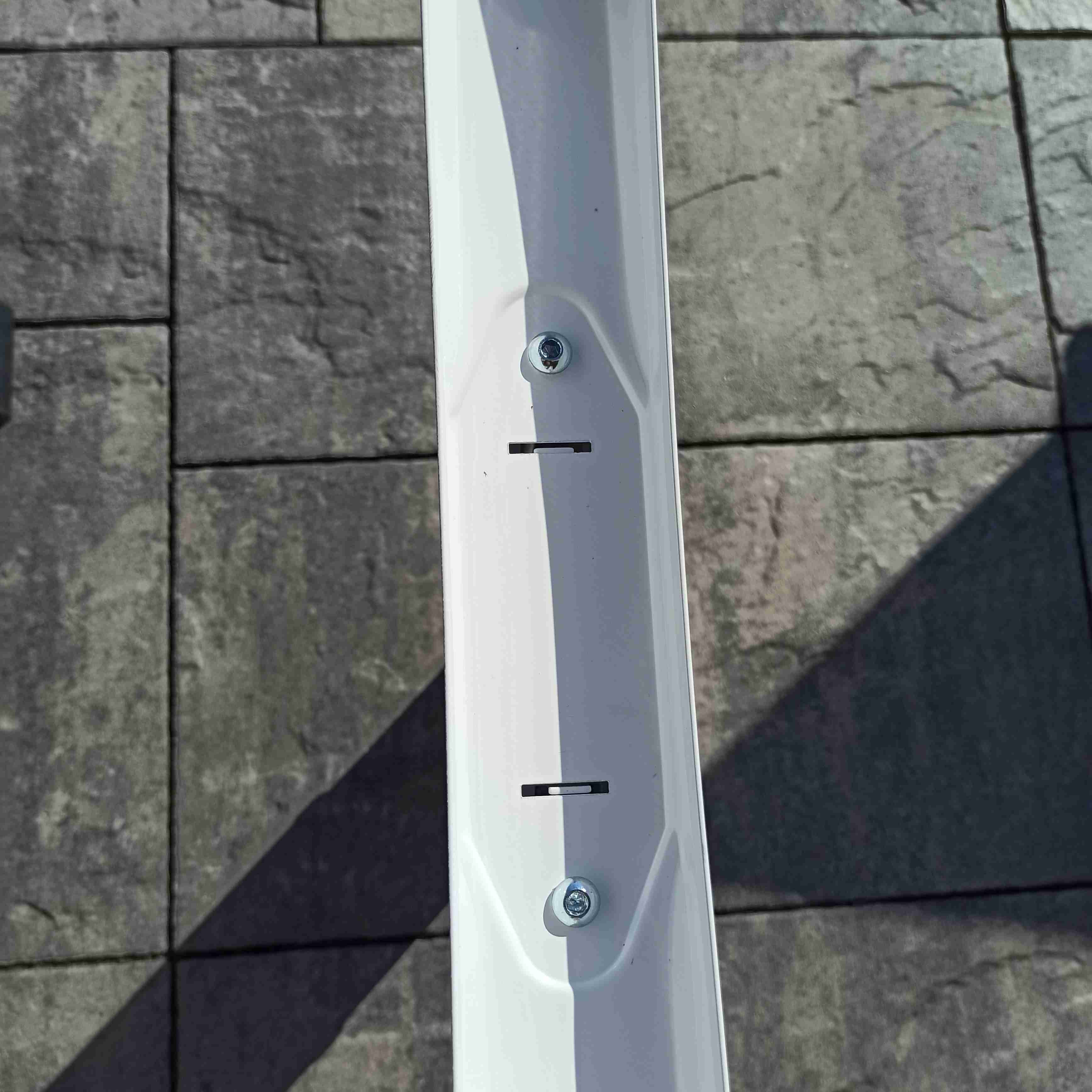

poté připevněte spodní ližinu pomocí šroubů

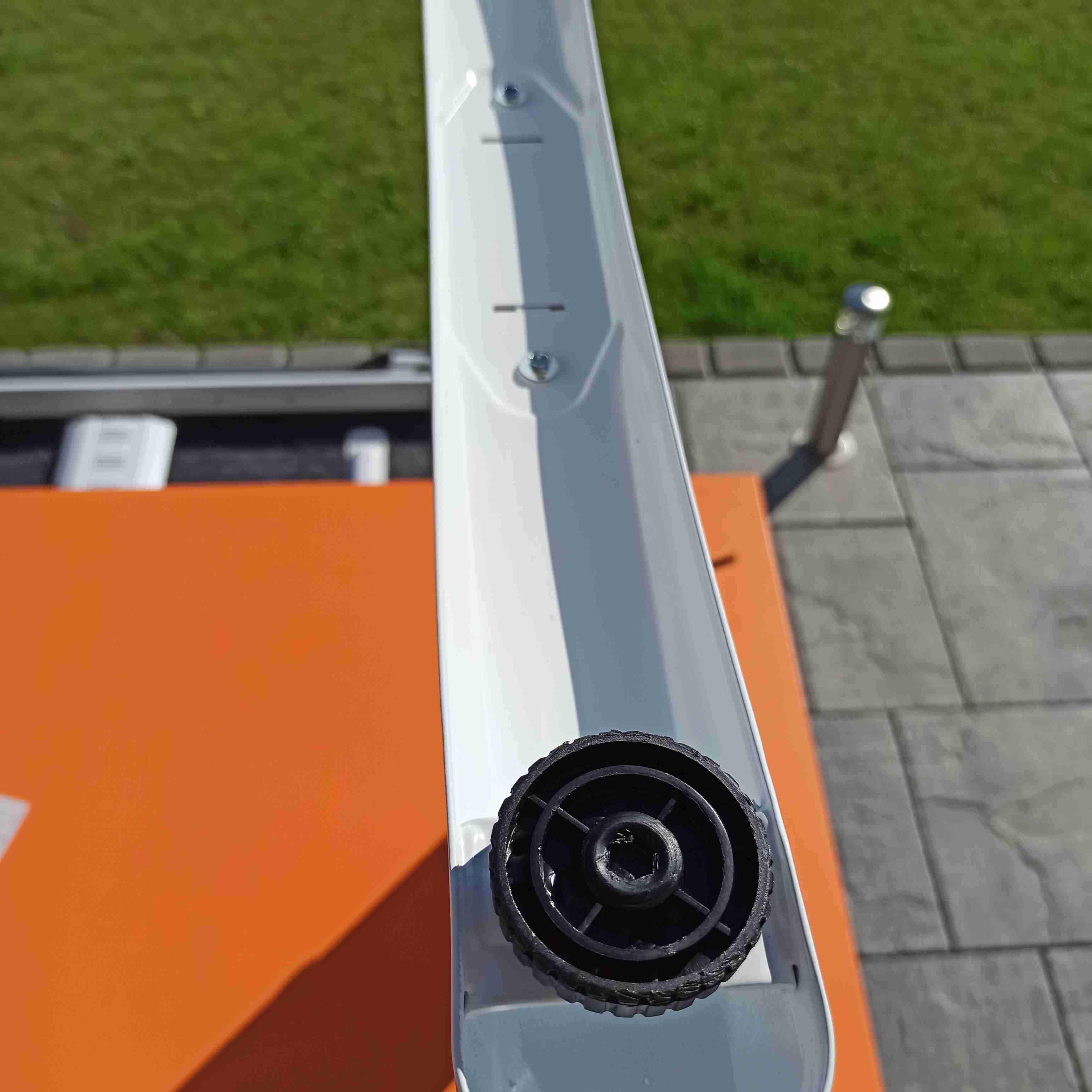

na ližinu připevněte vymezovací kolečka

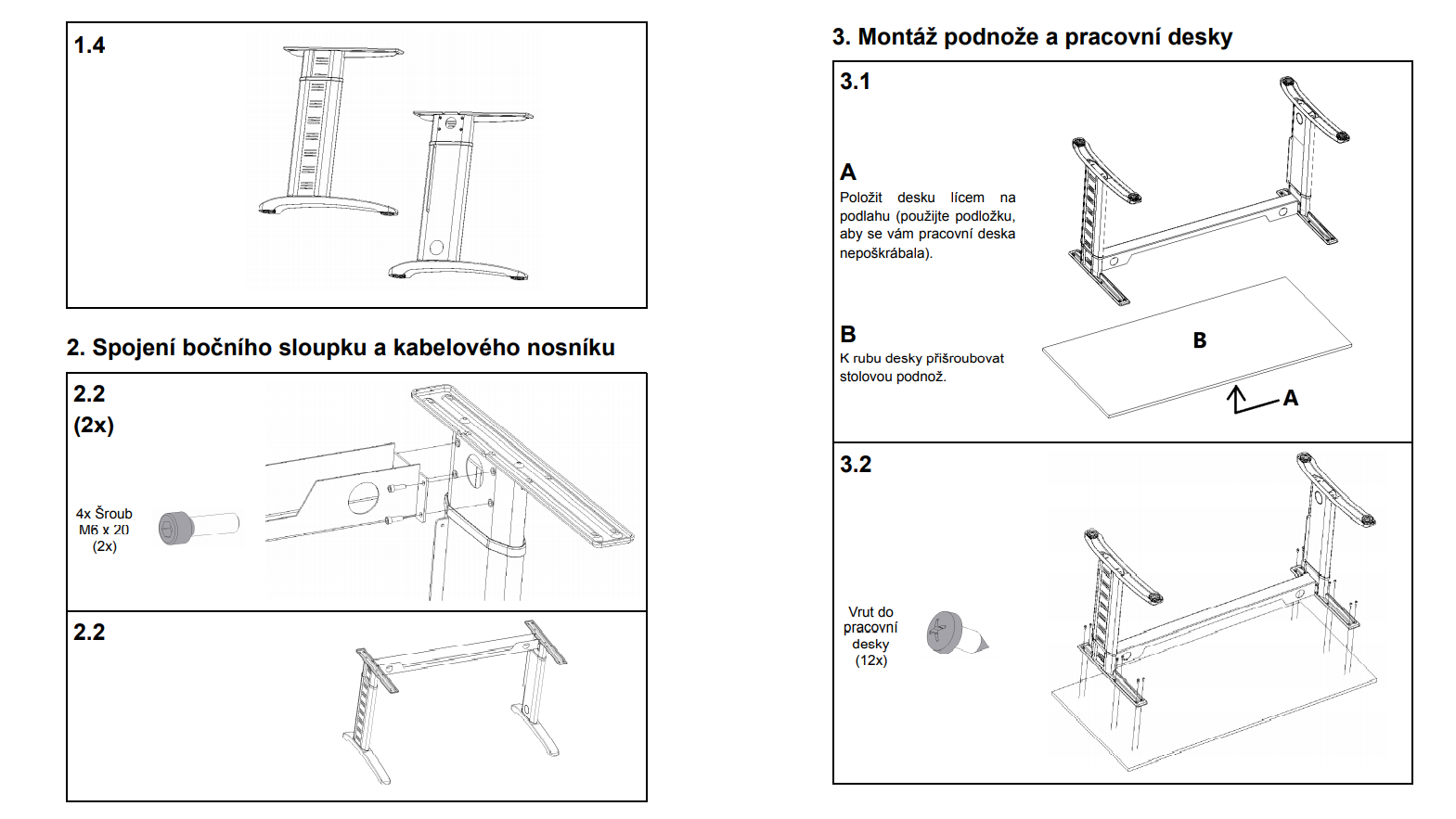

3. připravené nohy nyní propojíte spojovacím mostem pomocí 4 šroubů

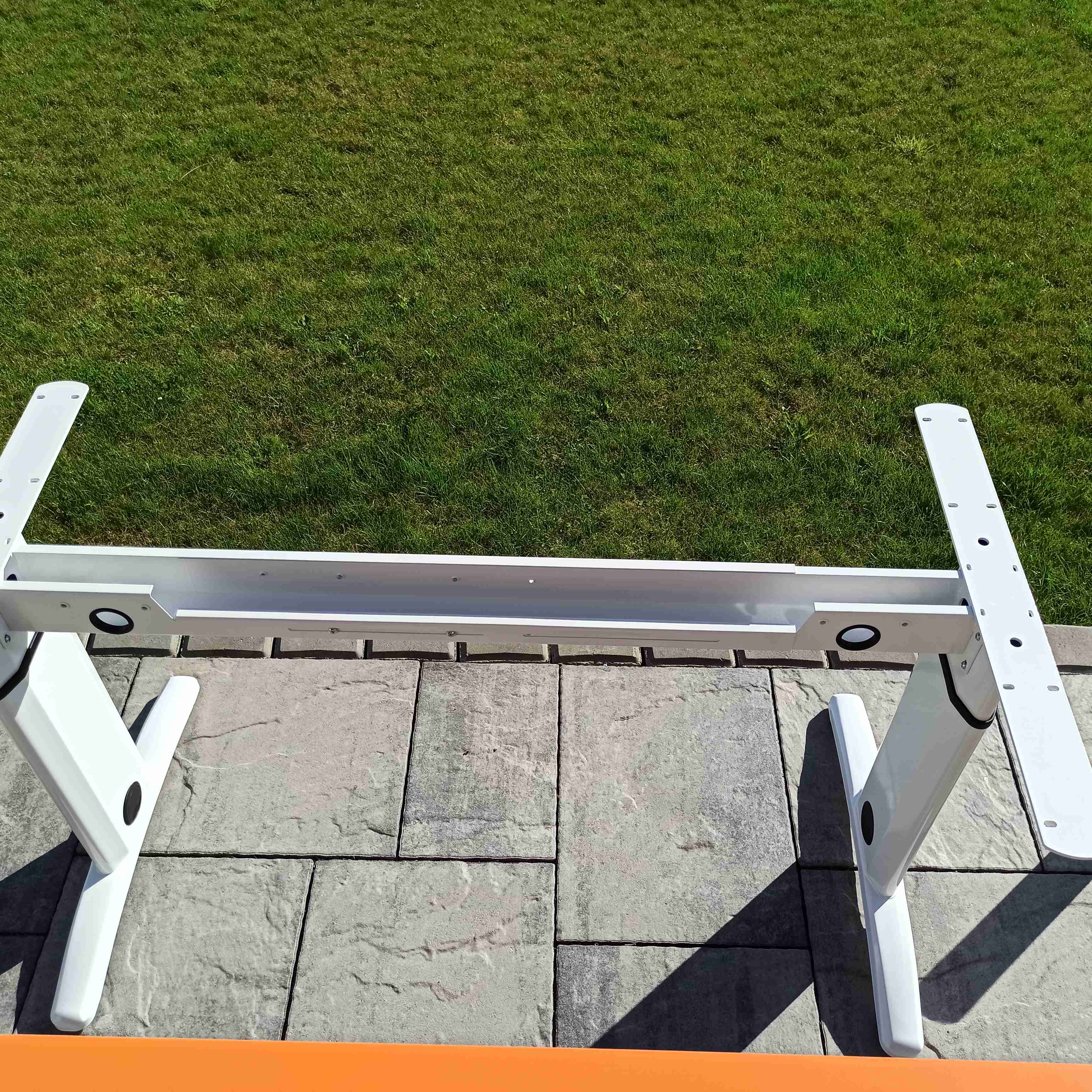

4- Nyní máme hotovou celou podnož.

5. připravíme si stolovou desku, položíme ji na rovnou plochu, ideálně na koberec či deku, aby se deska nepodřela.

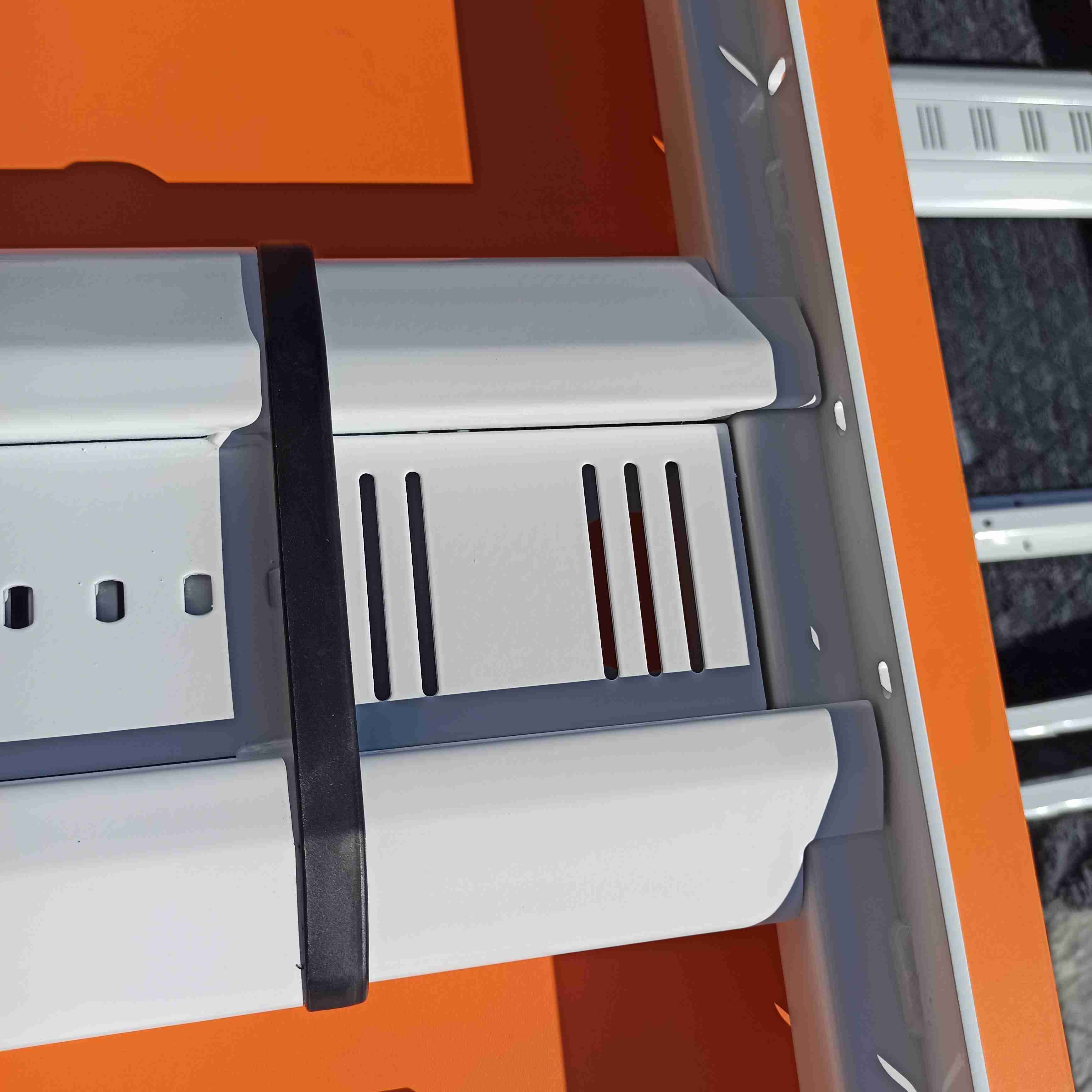

Na desku položíme podnož. Uvolníme šrouby dle schématu ( č. 12 ) a roztáhneme středový most na požadovanou délku. Optimální délka podnože je 5 - 10 cm od okraje stolu.

Pokud budete chtít, je možné podnož roztáhnout až ke kraji desky.

Poté podnož zarovnejte, aby byla uprostřed stolové desky.

Utáhněte most šrouby č. 12.

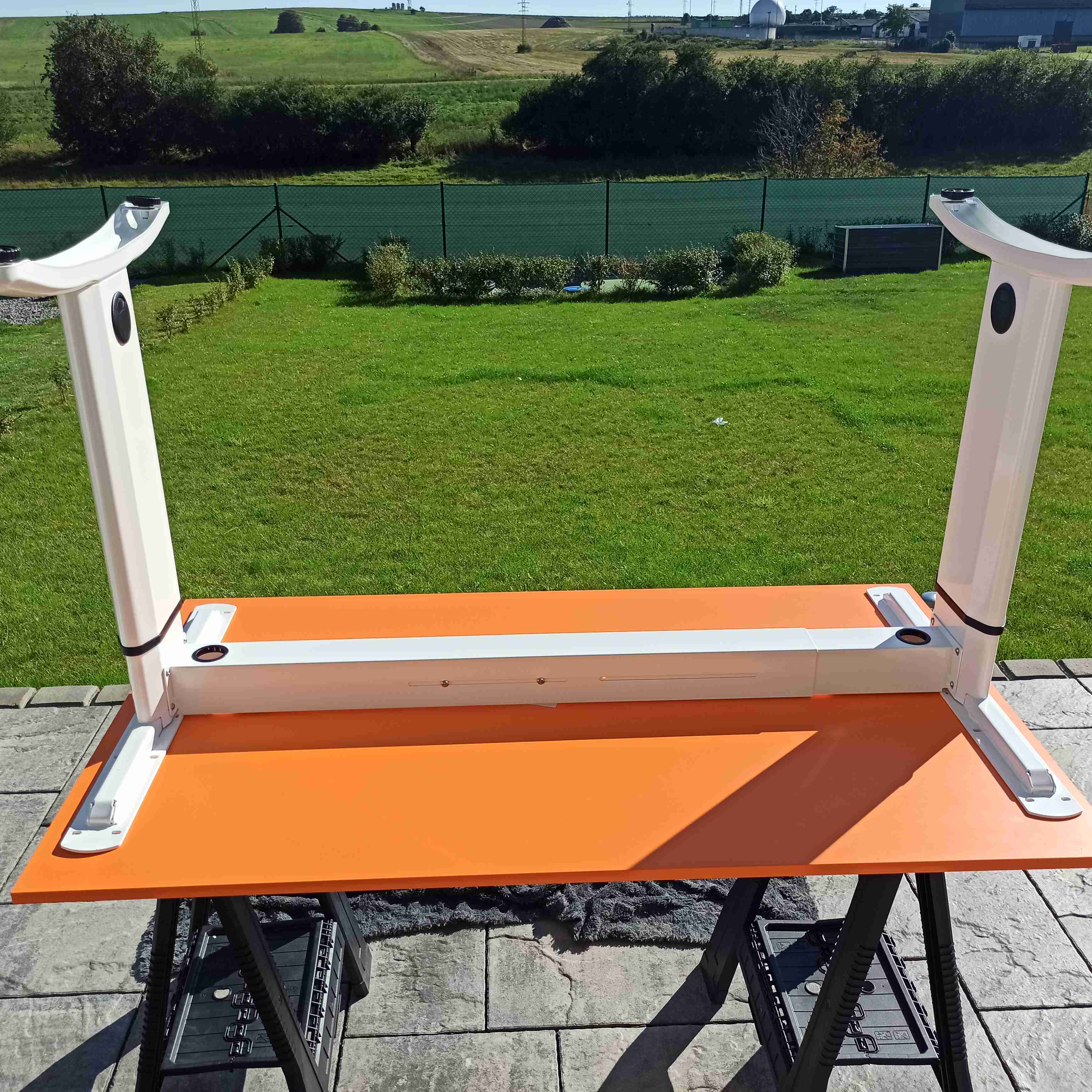

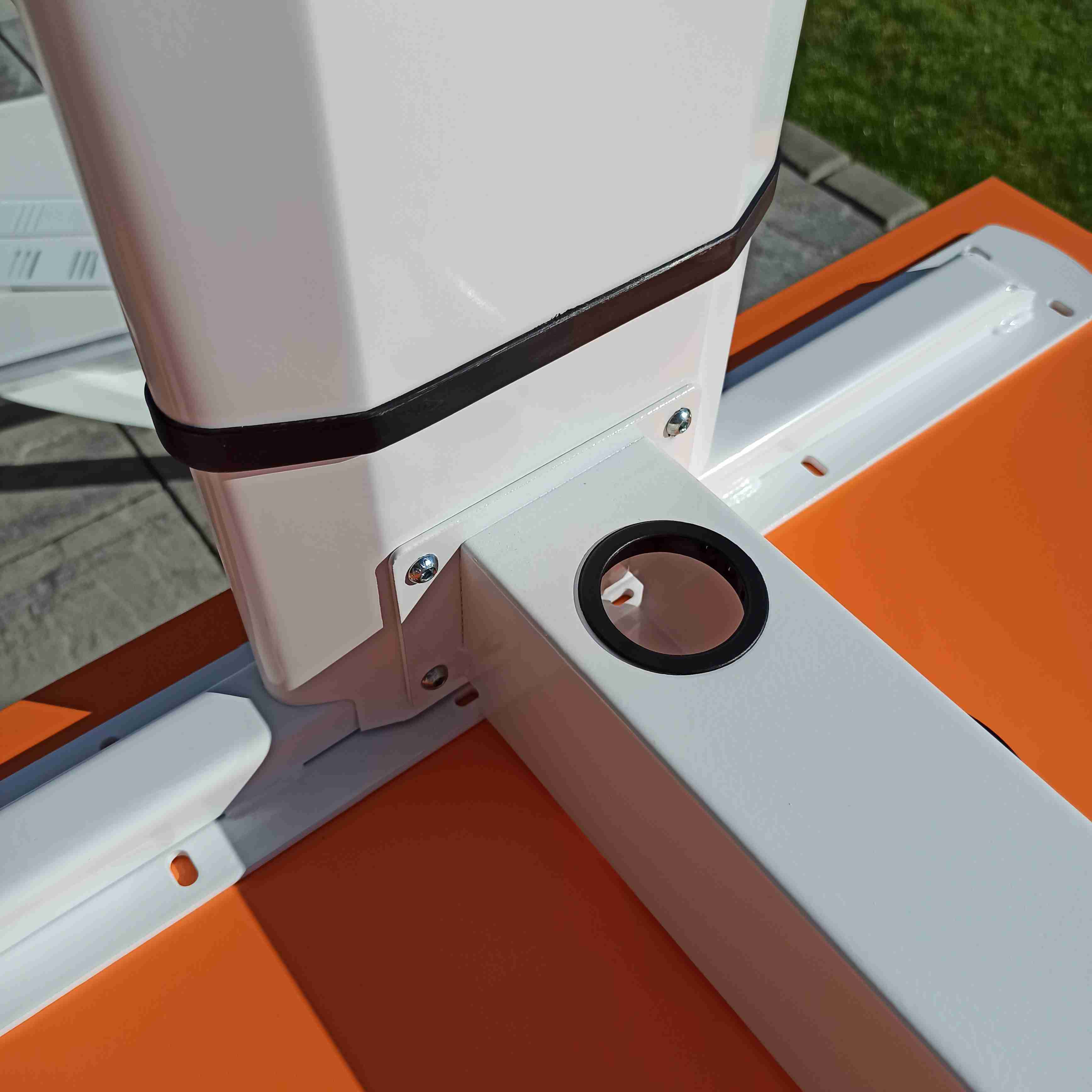

6. Připevnění ke stolové desce

Po přesném vyměření připevněte stolovou konstrukci pomocí vrutů. Vždy před zašroubováním vrutu kontrolujte délku vrutu, aby náhodou nedošlo k provrtání celé desky.

Na toto poškození se záruka nevztahuje a nebude uznána.

7. Nastavení výšky stolu

Pomocí plochého šroubováku opatrně sejměte plechový kryt.

Pomocí stavěcích imbusových šroubů si nastavte požadovanou výšku stolu. Poté šrouby řádně utáhněte.

Je nutné, aby obě nohy mely nastavenou stéjnou výšku.

Po nastavení zacvakněte krytku do bočnice stolové nohy.

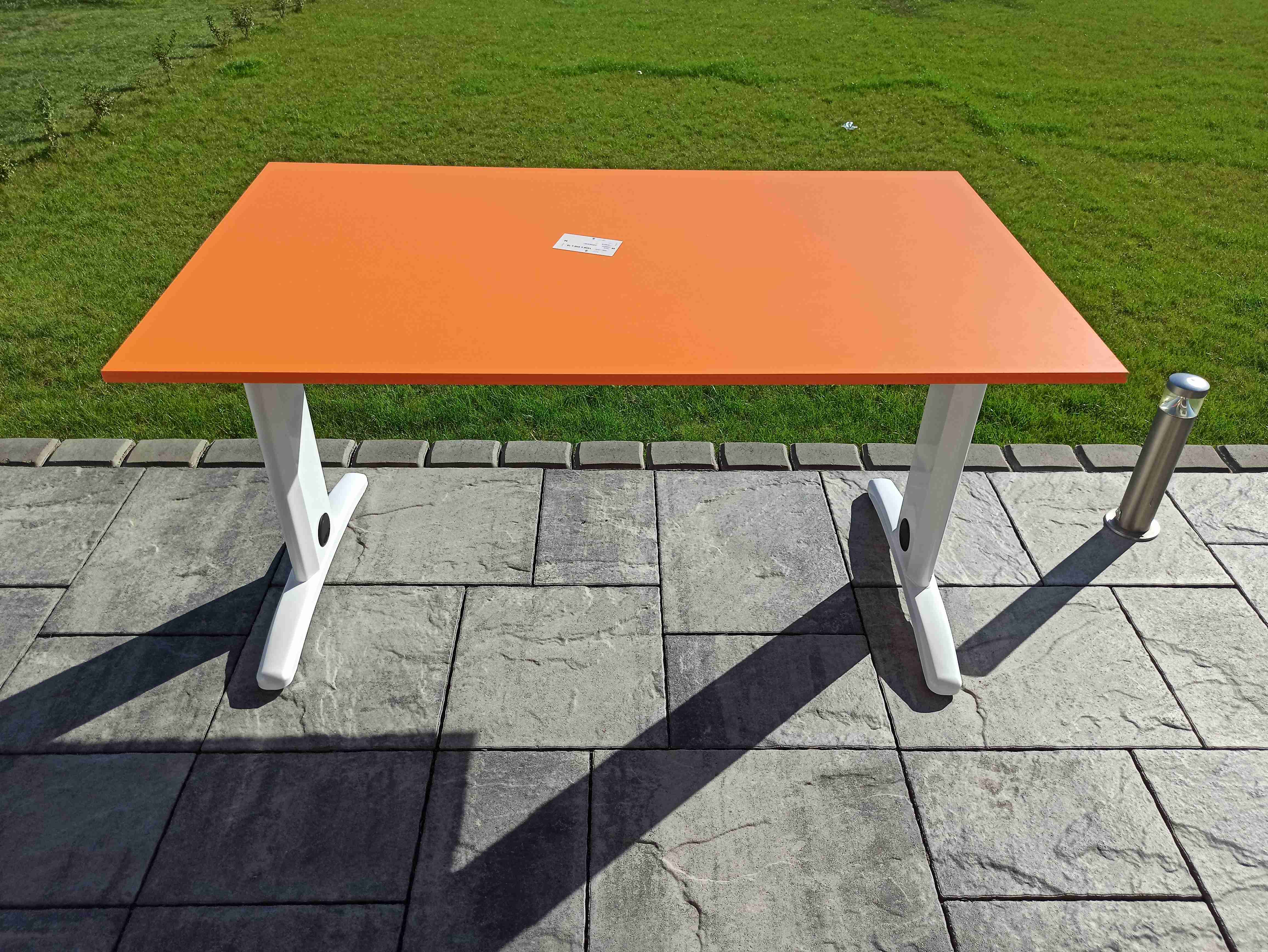

Tím je stůl sestaven a může jej používat.
