Montážní návod polohovacího stolu DeskTherapy E2+

Výškově nastavitelný stůl DeskTherapy E2+ je jeden z nejprodávanějších stolů z naší nabídky.

DeskTherapy-e2-bosch-vyskove-nastavitelny-stul-set-kontejner-seda

                                                                              Mezi hlavní přednosti patří

  • kvalitní provedení
  • stabilní dvousloupková konstrukce
  • prémiové motory Bosch
  • široký výběr stolových desek
  • ovladač s uložením minimální a maximální polohy

Většinu stolu montujeme přímo u zákazníka, ale není problém dodat stůl v přepravním balení.

Pro tuto možnost níže najdete foto montážní manuál pro rychlejší sestavení stolu.

Co budete potřebovat?

Imbusový klíč 6 mm

Křížový šroubovák nebo lépe aku šroubovák s bity

Nůžky, odlamovací nůž

Metr, úhelník a kleště

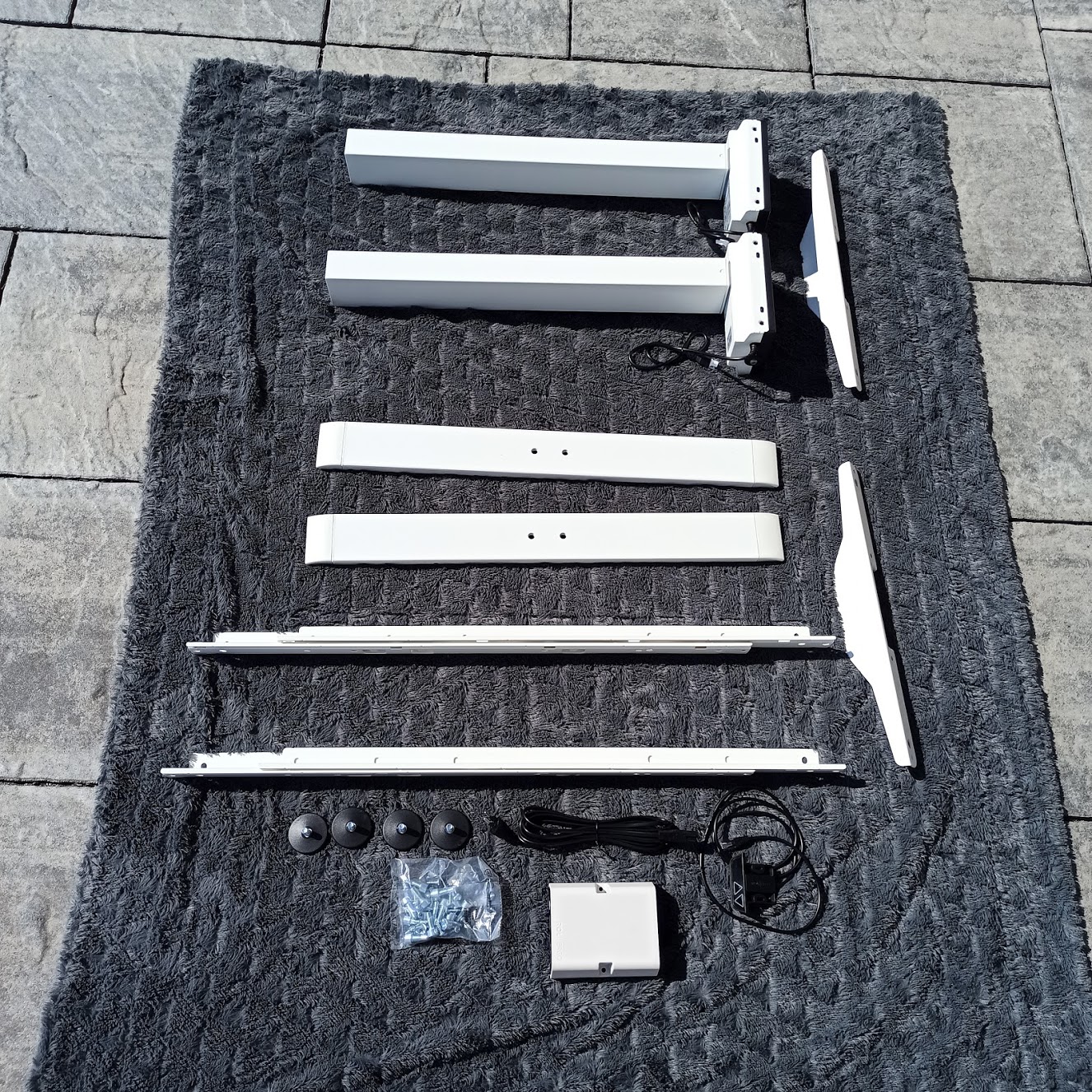

1. nejdříve vybalíme jednotlivé komponenty z přepravních obalů

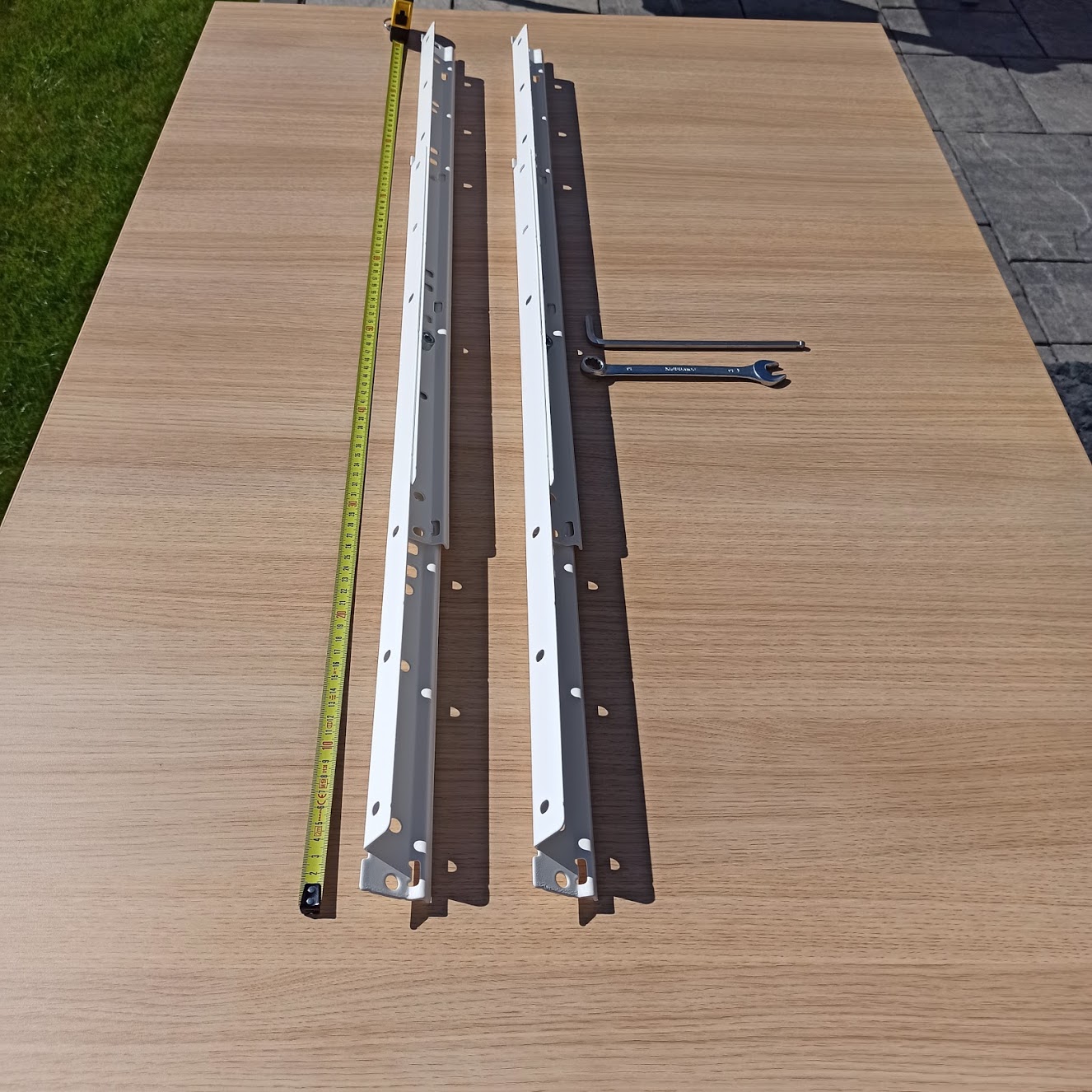

2. Dle přiloženého obrázkového návodu zvolíme délku spojovacího mostu.

Pro desku:

1000 mm - délka 730 mm

1200 mm - délka 980 mm

1400 mm - délka 1180 mm

1600 mm - délka 1380 mm

1800 mm - délka 1380 mm nebo použijte pevný delší most ve variantě DeskTherapy E3+ STRONG



Nejlépe je naměřit požadovanou vzdálenost a poté obě části mostu spojit přiloženým šroubem a maticí.

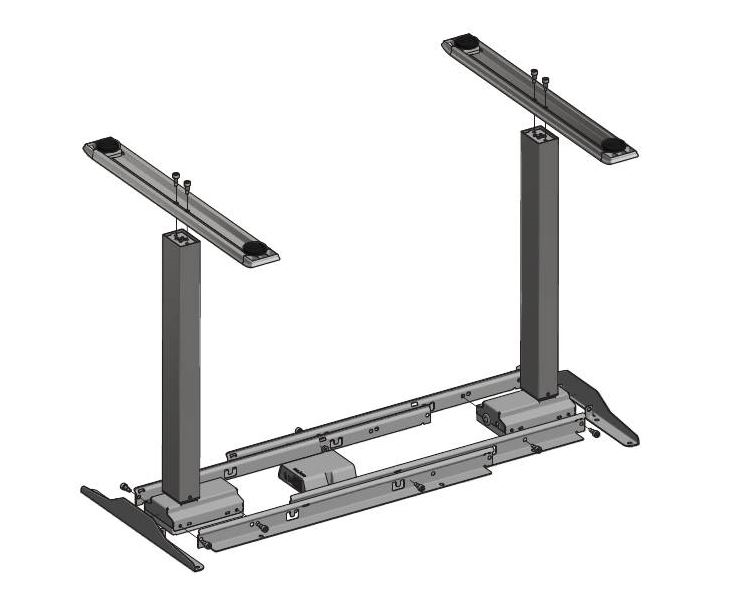

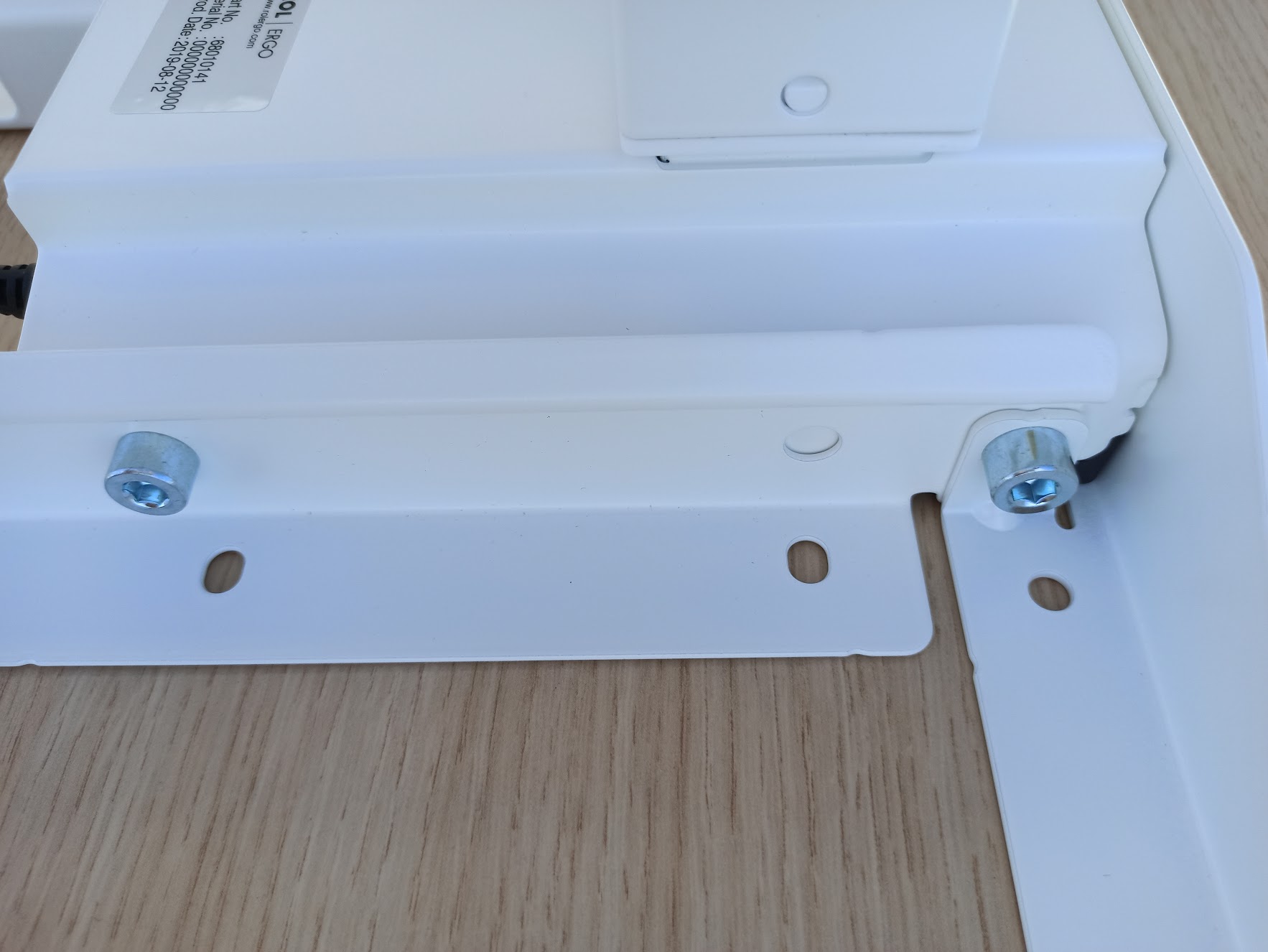

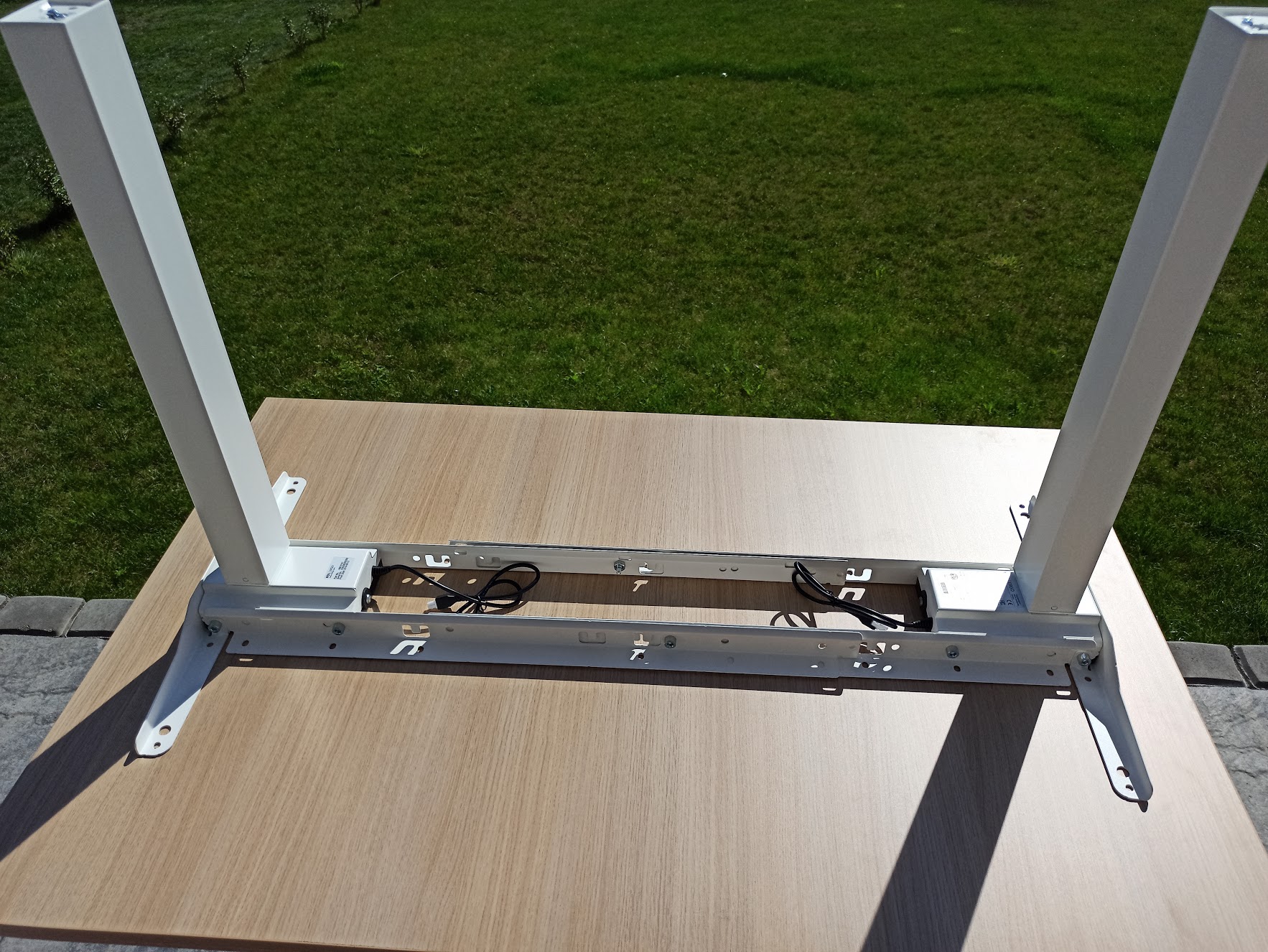

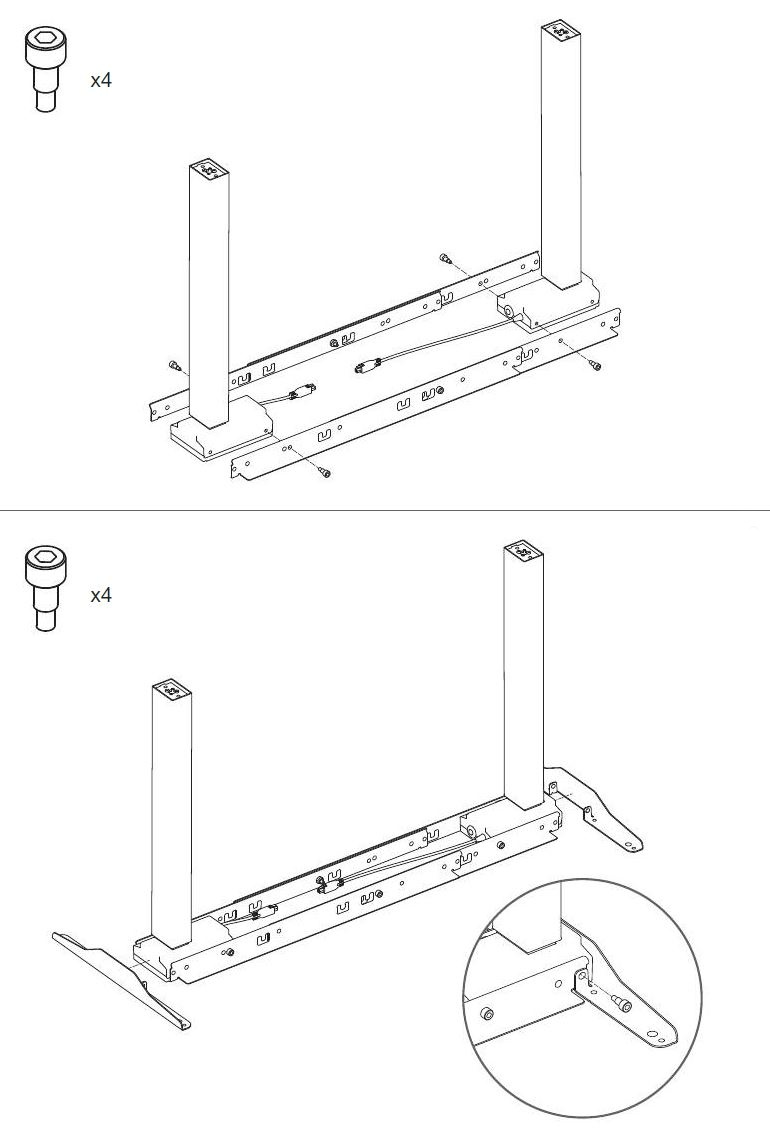

3. Nyní spojte pomocí šroubů most, příčku a motorový sloupek dle obrázku.

spojeni-konstrukce

spojeni-nohy-mostu-a-pricky (1).jpg

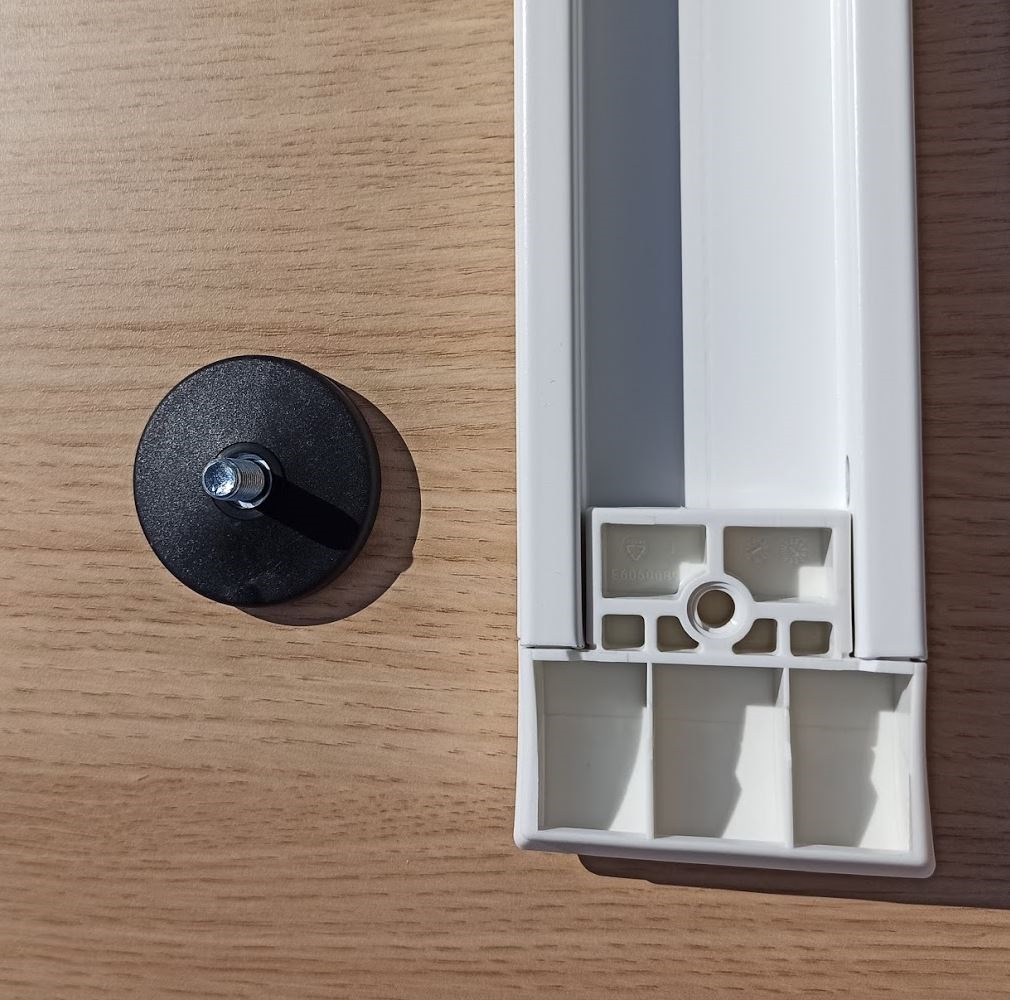

4. Nyní našroubujte na spodní lyžiny vyrovnávací kluzáky, případně kolečka.

montaz-lyzin-nastavitelny-stul


5. Na stolové sloupky nyní pomocí zbylých šroubů připevněte spodní lyžiny. Tím bude konstrukce připravena k montáži stolové desky.

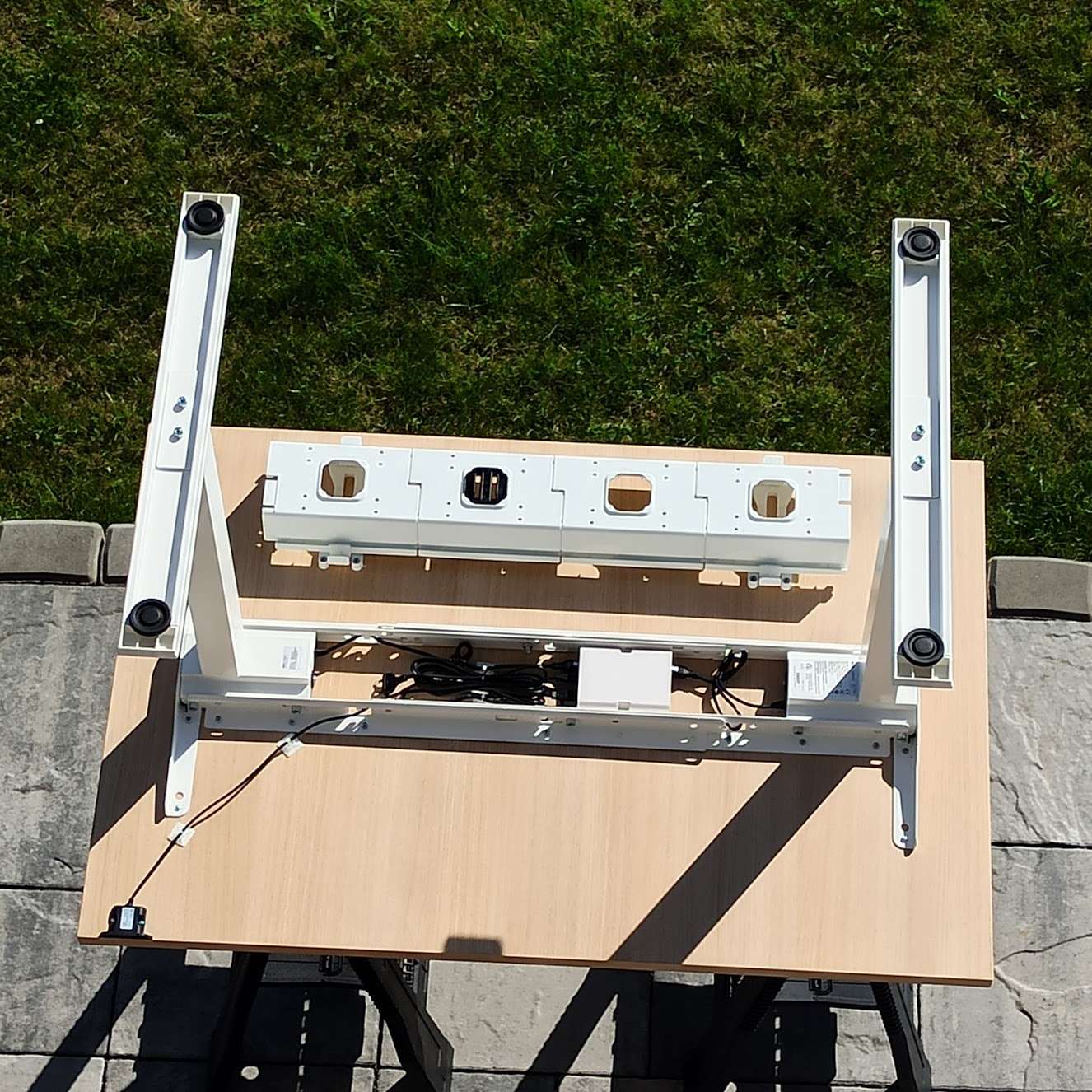

6. Složenou konstrukci umístěte na stolovou desku tak, aby byla od všech hran stejná vzdálenost. Tj. aby stolová konstrukce byla uprostřed stolové desky.

Před montáží si desku prohlédněte a lepší stranu desky zvolte jako horní. Z výroby může být jedna strana mírně horší. Po připevnění vruty nemůže být uznána reklamace, pokud spodní část desky je bez závad.

Poté pomocí vrutů ji připevněte.

POZOR: VŽDY KONTROLUJTE VELIKOST VRUTU, NEŽ JEJ PŘIŠROUBUJETE KE STOLOVÉ DESCE. PŘÍPADNÉ PROVRTÁNÍ DESKY NEMŮŽE BÝT UZNÁNO JAKO REKLAMACE.

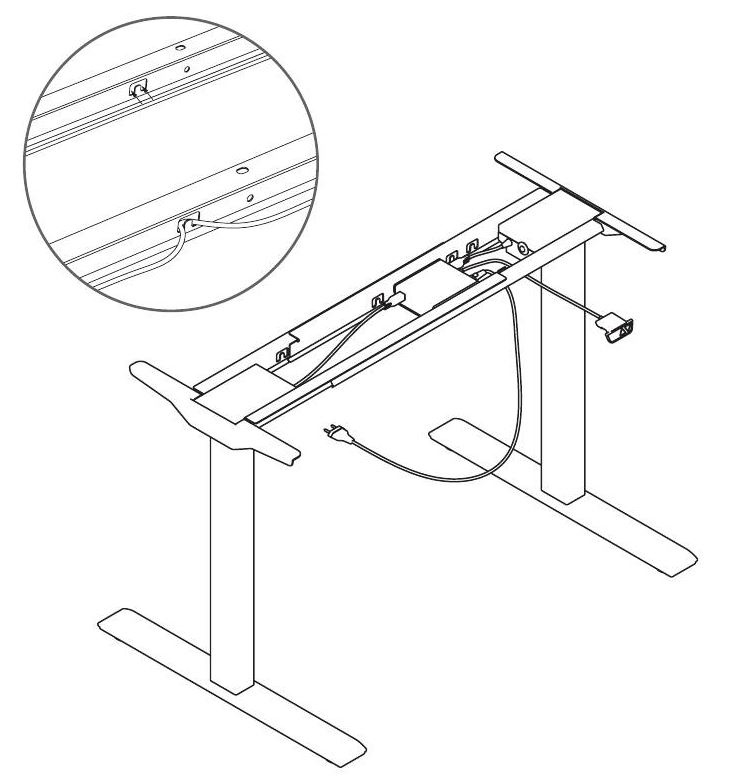

7. Nyní je potřeba správně zapojit elektroniku. Nejprve umístěte řídící jednotku mezi mosty, nejlépe doprostřed. Do řídící jednotky nyní připojte kabely od stolových noh a ovladače. Kabely zafixujete na mosty do připravených úchytek.

Řídící jednotku připevníte ke stolové desce pomocí vrutů.

Ovladač můžete dát na pravou či levou stranu, ideálně cca 5-7 cm od okraje, případně jak vyhovuje. Opět jej připevníte pomocí vrutů.

zapojeni-elektroniky-nastavitelneho-stolu


8. Zkontrolujeme zapojení a případně doporučujeme zakoupit a namontovat kabelový kanál pro organizaci všech kabelů.

9. Reset stolu - před používáním proveďte reset stolu:

  • tlačítkem sjeďte konstrukci uplně dolů
  • současně zmáčkněte obě tlačítka po dobu 8 sec
  • uvolněte tlačítka a opět zmáčkněte tlačítko dolů.

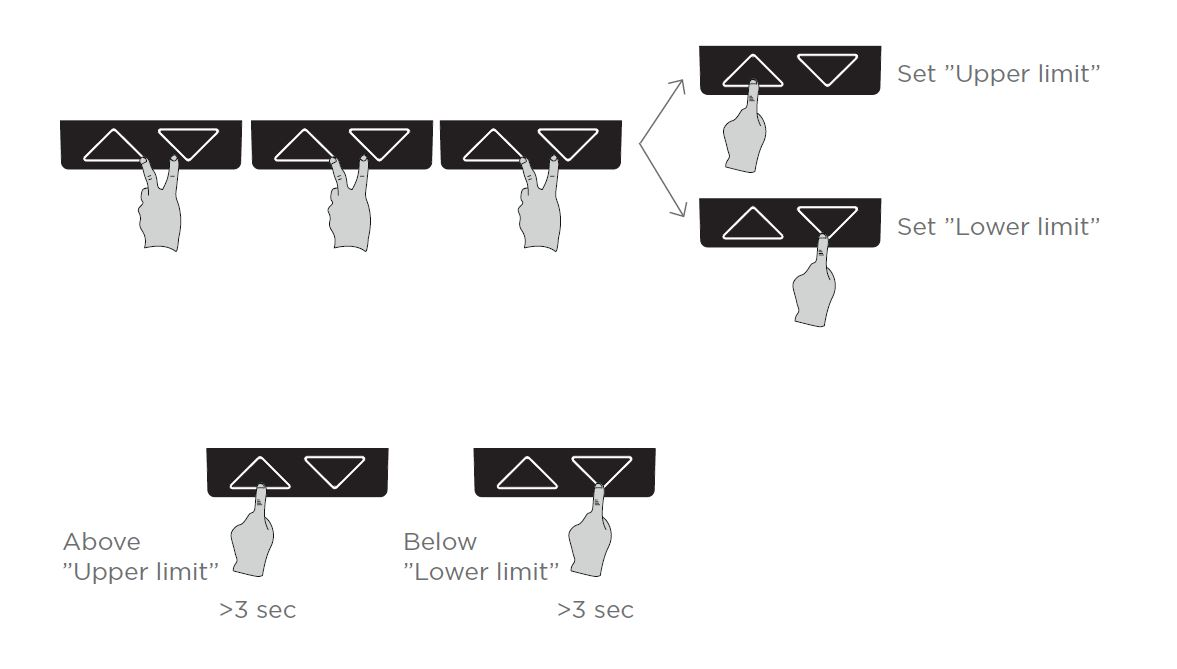

10. nastavení min a max polohy

  • Jděte svým stolem na úroveň, kterou chcete uložit.
  • Stiskněte obě tlačítka třikrát (0,5-1 sekund mezi každým stisknutím).
  • Stisknutím tlačítka „nahoru“ nebo „dolů“ nastavte polohu (0,5–1 sekundy).
  • Proveďte stejný postup pro druhé úložiště.
  • Chcete-li vymazat pozice paměti, proveďte reset.

nastaveni-ovladace-vyskove-nastavitelneho-stolu
