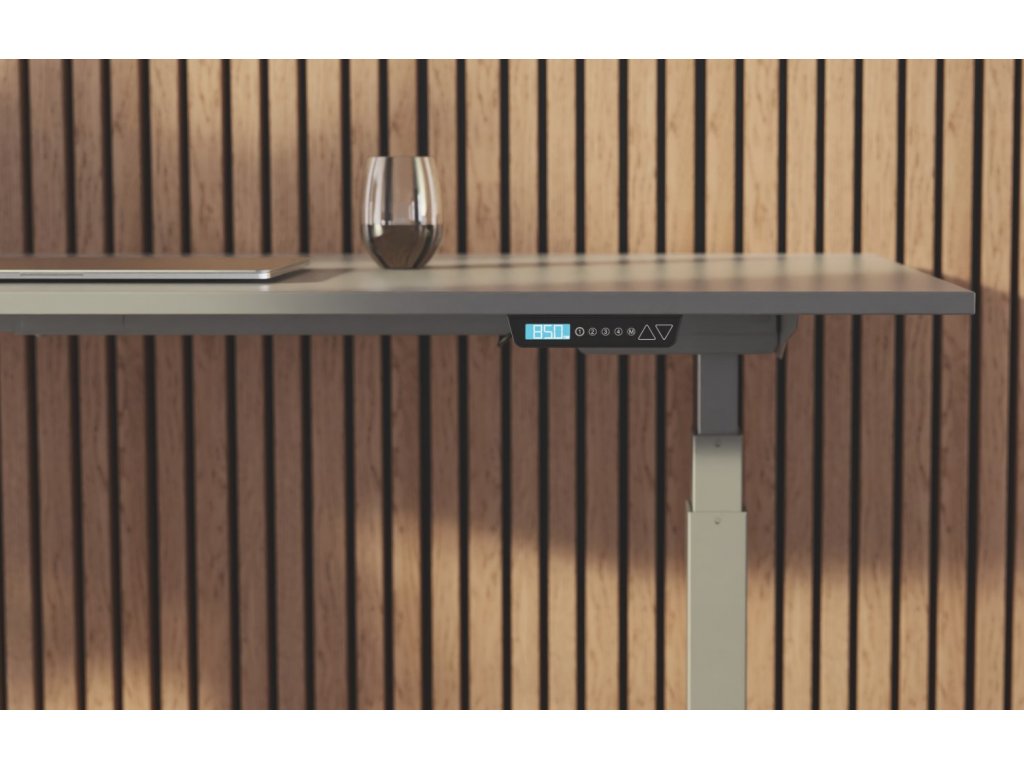

iDrive EVO - paměťový ovladač s displejem ke stolu DeskTherapy iE5+ pouze příplatek ke stolu E5+

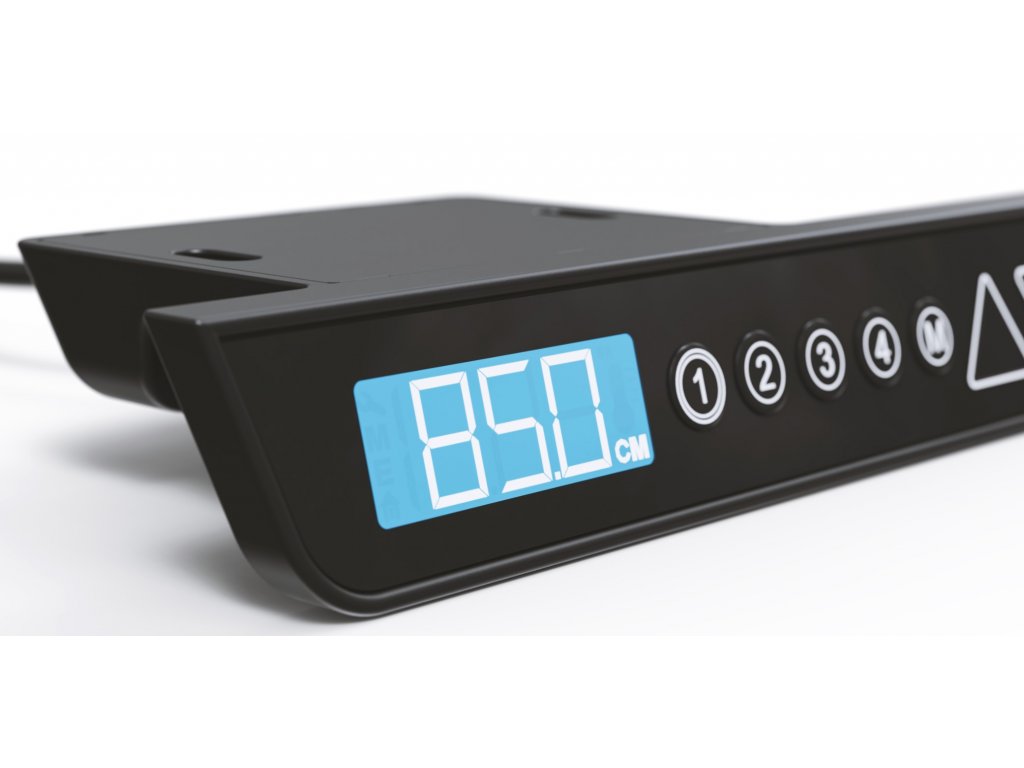

Ovladač IDrive EVO s displejem a pamětí zobrazuje aktuální výšku stolu a zároveň umožňuje uložení 4 pozic pro snadnou změnu polohy stolu.
Hlavní přednosti:
- 4 - paměťové pozice
- Zobrazuje aktuální výšku stolu
- Elegantní design
- Snadné ovládání
- Auto - Drive - automatický pohyb stolu bez držení paměťového tlačítka
- Vhodný pouze ke stolům DeskTherapy iE5+ Bosch
Uživatelská příručka pro ovladač DeskTherapy iE5 EVO
Přehledný návod k ovládání výškově nastavitelného stolu s ovladačem se 4 paměťovými pozicemi.
Popis tlačítek
- ▲ Nahoru: zvedání stolu / pohyb nahoru v menu.
- ▼ Dolů: spouštění stolu / pohyb dolů v menu.
- 1–4: vyvolání nebo uložení paměťových pozic.
- M: vstup do menu, návrat zpět, ukládání paměti.
Symboly na displeji
| Symbol | Význam |
|---|---|
| CM | Centimetry |
| " | Palce |
| Teploměr | Ochrana proti přehřátí |
| --- | Inicializace nebo reset |
Spuštění systému
Po připojení napájení se na displeji zobrazí ---. To znamená, že probíhá inicializace systému.
Po dokončení inicializace se zobrazí aktuální výška stolu.
Podsvícení displeje se po 15 sekundách nečinnosti automaticky vypne. Po stisknutí libovolného tlačítka se znovu rozsvítí.
Uložení paměťové pozice
- Nastavte stůl do požadované výšky.
- Stiskněte a držte tlačítko M.
- Současně stiskněte tlačítko 1, 2, 3 nebo 4.
- Uvolněte obě tlačítka.
Displej třikrát blikne číslem zvolené paměti. Paměťová pozice je uložena.
Vyvolání paměťové pozice
Auto-drive vypnutý
Držte tlačítko 1–4, dokud stůl nedojede do uložené polohy.
Auto-drive zapnutý
Krátce stiskněte tlačítko 1–4 a stůl se přesune automaticky.
Pohyb stolu lze kdykoliv zastavit stisknutím libovolného tlačítka.
Horní a dolní limit
Horní limit
- Nastavte stůl do požadované maximální výšky.
- Držte tlačítko M.
- Stiskněte tlačítko ▲ Nahoru.
- Uvolněte obě tlačítka.
Na displeji třikrát blikne U.L..
Dolní limit
- Nastavte stůl do požadované minimální výšky.
- Držte tlačítko M.
- Stiskněte tlačítko ▼ Dolů.
- Uvolněte obě tlačítka.
Na displeji třikrát blikne L.L..
Vstup do menu
- Krátce stiskněte tlačítko M.
- Nedržte žádné jiné tlačítko.
- M: zpět
- 1: Enter / potvrdit
- ▲: pohyb nahoru
- ▼: pohyb dolů
Po 5 sekundách nečinnosti se menu automaticky ukončí.
Kalibrace výšky
- Změřte skutečnou výšku stolu od podlahy po horní hranu desky.
- Vstupte do menu.
- Vyberte položku CAL.
- Stiskněte tlačítko 1.
- Pomocí ▲ nebo ▼ nastavte správnou hodnotu.
- Potvrďte tlačítkem 1.
Nastavení jednotek
- Vstupte do menu.
- Vyberte položku Un.
- Stiskněte tlačítko 1.
- Zvolte CM nebo ".
- Potvrďte tlačítkem 1.
Auto-drive
Funkce Auto-drive umožňuje automatický přesun do uložené paměťové pozice jedním stisknutím tlačítka.
- Vstupte do menu.
- Vyberte položku Aut.
- Stiskněte tlačítko 1.
- Zvolte ON nebo OFF.
- Potvrďte tlačítkem 1.
Aktivace Auto-drive zvyšuje riziko kolize. Během pohybu vždy kontrolujte prostor kolem stolu.
Systém detekce kolize CDS
Při detekci kolize se stůl zastaví a automaticky se posune zpět.
| Hodnota | Citlivost |
|---|---|
| 3 | Vysoká |
| 2 | Střední – výchozí nastavení |
| 1 | Nízká |
| 0 | Vypnuto |
- Vstupte do menu.
- Vyberte položku CDS.
- Stiskněte tlačítko 1.
- Pomocí ▲ nebo ▼ nastavte citlivost.
- Potvrďte tlačítkem 1.
Reset systému
- Vstupte do menu.
- Vyberte položku RES.
- Stiskněte tlačítko 1.
- Zobrazí se YES.
- Znovu potvrďte tlačítkem 1.
- Držte tlačítko ▼ Dolů, dokud stůl nedosáhne nejnižší polohy.
Po dokončení resetu se na displeji zobrazí běžná hodnota výšky.
Chybové kódy
| Kód | Popis chyby |
|---|---|
| 1 | Tvrdé zastavení |
| 2 | Zpětný chod |
| 3 | Měkké zastavení |
| 4 | Čekání na tlačítko |
| 5 | Čekání na uvolnění tlačítka |
| 6 | Ztráta motoru |
| 7 | Nadproud |
| 8 | Přehřátí – bliká teploměr, vyčkejte přibližně 10 minut |
| 9 | Nízké napětí |
| 10 | Vysoké napětí |
| 11 | Nesynchronizované motory |
| 12 | Cíl nad horní mezí |
| 13 | Cíl pod dolní mezí |
| 14 | Vnitřní chyba |
| 15 | Detekovaná kolize CDS |
| 16 | Špatný počet připojených motorů |
| 17 | Cíl nad horní hranicí motoru |
| 18 | Cíl pod spodní hranicí motoru |
| 19 | Ztráta nebo odpojení podřízeného zařízení |
| 20 | Motor se nepohybuje |
